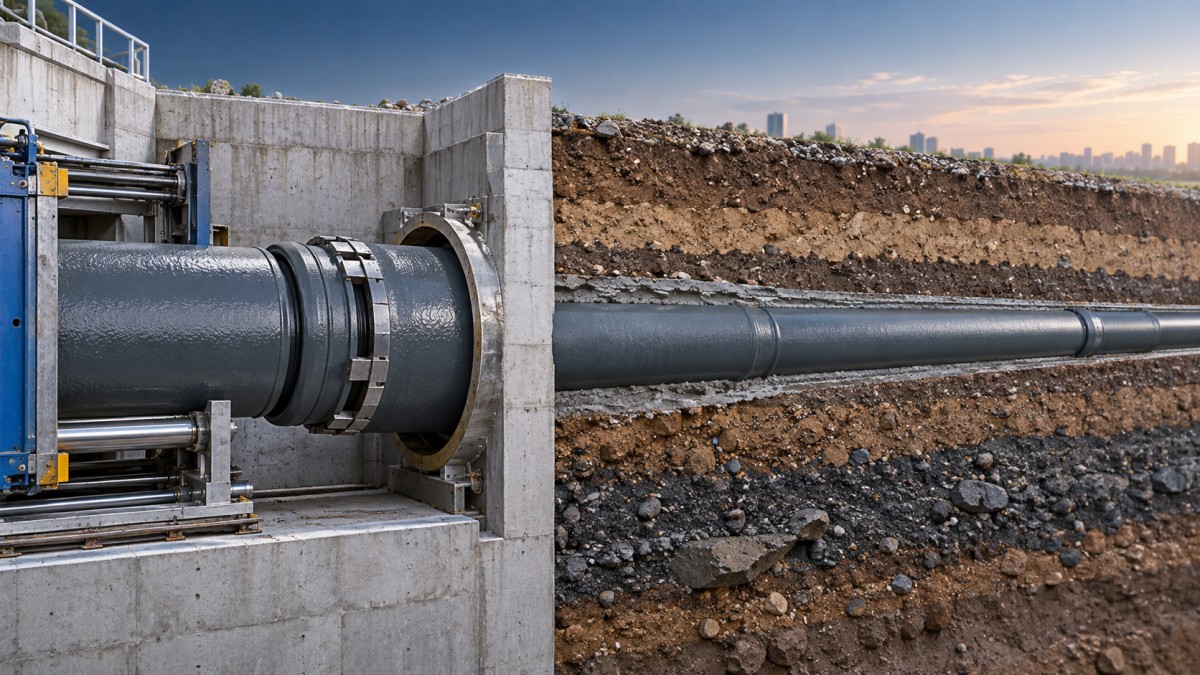

Specificeren van EN 545 nodulair gietijzeren buizen voor sleufloze vernieuwing van waterleidingen

Sleufloze vernieuwing van waterleidingen kan wegen beschermen, verstoring van het oppervlak beperken en de periode verkorten waarin verkeer of nabijgelegen activiteiten worden beïnvloed. Het concentreert echter ook risico's ondergronds: zodra de installatie begint, moet de buis bestand zijn tegen trekken, persen, plaatselijke gronddruk, veranderingen in de uitlijning en de bedrijfsdruk van de vernieuwde hoofdleiding. Daarom moet de specificatie van EN 545 nodulair gietijzeren buis beginnen met de installatiemethode en de geverifieerde bodemomstandigheden — niet alleen met de nominale diameter.

De kernbeslissing is het specificeren van een compleet leidingsysteem met een drukbuis die voldoet aan EN 545, een verbindingsoplossing die geschikt is voor de verwachte trek- en hoekbewegingen, corrosiebescherming die past bij de bodemomgeving en afmetingen die compatibel zijn met de sleufloze methode. Een sterke buisschacht is belangrijk, maar de prestaties bij vernieuwing hangen vaak net zo sterk af van de trekvaste verbindingen, installatiebelastingen, de geometrie van toegangsschachten en de overgangsdetails bij bestaande aansluitingen.

Begin met de vernieuwingsmethode, omdat deze de buiseisen verandert

“Sleufloos” omvat verschillende methoden met zeer uiteenlopende mechanische eisen. Pipe bursting, relining, horizontaal gestuurd boren, gestuurd boren en korte persinstallaties belasten het product niet op dezelfde manier. Een specificatie die geschikt is voor vervanging in open ontgraving kan onvolledig zijn voor een intrek- of trekvaste installatie.

• Relining: De nieuwe buis wordt door een bestaande mantelbuis ingebracht. Buitendiameter, mofconfiguratie, verbindingsprofiel, ruimte bij de intredeschacht en wrijving tijdens het inbrengen worden belangrijke aandachtspunten. De verminderde binnendiameter na vernieuwing moet ook hydraulisch worden beoordeeld.
• Pipe bursting: De vervangende buis kan worden blootgesteld aan hoge trekkrachten en onregelmatige weerstand van de gefragmenteerde bestaande buis en de omringende grond. Het ontwerp vereist een duidelijk krachtenpad en een verbindingssysteem dat niet losraakt onder installatietrek.
• Gestuurd boren of gestuurde installatie: Kromming, stabiliteit van het boorgat, trekkrachten, beheer van boorvloeistof en intredehoek moeten gezamenlijk worden beoordeeld. De toegestane afbuiging bij elke verbinding vervangt niet de beheersing van de totale boorstraal.
• Persen vanuit schachten: Drukbelastingen, uitlijning, krachtoverdracht en eindbescherming vereisen bijzondere technische aandacht. Er mag niet worden aangenomen dat standaard steekverbindingen geschikt zijn voor het overbrengen van perskracht, tenzij de volledige configuratie hiervoor is ontworpen.

Vraag de installatieaannemer vóór het uitbrengen van de inkoopspecificatie om de voorgestelde methode, maximale installatiekracht, verwachte kromming, schachtafmetingen en eventuele verwachte obstakels te benoemen. Dit zijn ontwerpinvoerwaarden, geen locatiedetails die pas na levering moeten worden opgelost.

Bepaal de bedrijfsomstandigheden vóór de selectie van drukklasse en wandontwerp

EN 545 nodulair gietijzeren buis is bedoeld voor watertoepassingen, maar de projectspecificatie moet de werkelijke bedrijfsomstandigheden vermelden: normale bedrijfsdruk, verwachte drukstoot, testdruk, statische opvoerhoogte en eventuele vacuüm- of transiënte omstandigheden die kunnen optreden tijdens vullen, aftappen of pompbedrijf. De keuze van de drukklasse moet met deze waarden en met de diameter worden afgestemd, in plaats van als standaardregel te worden behandeld.

Een buisconfiguratie van klasse K9 kan passend zijn wanneer het hydraulische en constructieve ontwerp dit ondersteunt. De geleverde buisgegevens voornodulair gietijzeren buis K9 omvatten een maatbereik van DN80–DN2600, een werkdruk van 1.0–1.6 MPa, een treksterkte van ten minste 420 MPa en een rek van ten minste 10%. Deze waarden zijn nuttige uitgangspunten, maar nemen niet de noodzaak weg om de drukstootcondities, sleufloze installatiebelastingen en aansluitbeperkingen van het project te bevestigen.

Neem geen drukeis op zonder te vermelden of deze betrekking heeft op continu bedrijf, hydrostatische beproeving of transiënte omstandigheden. Onduidelijke drukterminologie kan leiden tot een buis die bij normaal bedrijf toereikend lijkt, maar niet is beoordeeld op het meest veeleisende deel van zijn levenscyclus.

De keuze van verbindingen is meestal het punt waarop sleufloze specificaties slagen of falen

In conventionele ondergrondse leidingen kunnen flexibele steekverbindingen beperkte hoekafbuiging en grondbeweging opvangen terwijl de afdichting behouden blijft. Die flexibiliteit blijft waardevol bij vernieuwingswerkzaamheden, vooral wanneer toegangsschachten beperkt zijn of kleine uitlijningscorrecties onvermijdelijk zijn. Een flexibele verbinding is echter niet automatisch een trekvaste verbinding.

Wanneer de installatiemethode longitudinale trekkracht introduceert, wanneer stuwkrachten niet met conventionele stuwblokken kunnen worden opgevangen, of wanneer toekomstige grondbeweging axiale krachten kan veroorzaken, moet de specificatie een geschikte trekvaste oplossing aangeven. Dit kan zelfverankerende verbindingen, ontworpen trekvaste lengten of technische verankering bij bochten, T-stukken, afsluiters en aansluitpunten omvatten. De vereiste aanpak hangt af van het belastingsgeval en de netwerkindeling.

Vragen die in het verbindingsschema moeten worden opgelost

• Wordt de leidingstreng tijdens de installatie getrokken, geduwd of beide?
• Wat is de maximaal verwachte trekkracht, inclusief wrijving en reserve?
• Is verbindingsafbuiging nodig om het ontworpen tracé te volgen, en wat is de toegestane afbuiging per verbinding?
• Worden bochten of richtingsveranderingen binnen een beperkte schachtruimte aangebracht?
• Hoe worden stuwkrachten beheerst bij afsluiters, hydrantaftakkingen, dode uiteinden en overgangen?
• Is de afdichtring geschikt voor het getransporteerde water en de gespecificeerde installatieomstandigheden?

Vermeld het verbindingstype voor elk relevant leidinggedeelte in plaats van meerdere alternatieven op te sommen zonder het gebruik ervan toe te wijzen. Steek-, flens- en zelfverankerende verbindingen vervullen verschillende functies. Flensbuizen zijn vaak nuttig in kamers, bij installaties of in korte toegankelijke delen, terwijl een trekvaste configuratie nodig kan zijn wanneer axiale belastingen door de leidingstreng moeten worden overgedragen.

Controleer de geometrie bij de schachten, niet alleen langs het tracé

Veel beperkingen bij sleufloze vernieuwing worden ontdekt bij de start- en ontvangschachten. Een buislengte die efficiënt is voor transport en aanleg in open ontgraving kan moeilijk hanteerbaar zijn wanneer de schachtlengte, kraanruimte of inbrenghoek beperkt is. Standaardlengten van 6 m, inclusief lengten die waar nodig tot 5.7 m worden ingekort, moeten worden beoordeeld aan de hand van de werkelijke werkruimte en de uitvoeringsmethode.

Beoordeel de buitendiameter over het volledige verbindingsprofiel, niet alleen de nominale boring. Bij relining kan de vrije ruimte in de bestaande buis worden verminderd door afzettingen, vervorming, oude verbindingen, hoogteverschillen of plaatselijke reparaties. Een conditieonderzoek kan aantonen dat een theoretisch geschikte draagbuis een bepaald gedeelte niet kan passeren zonder reiniging, plaatselijke ontgraving of een alternatieve vernieuwingsmethode.

Maak bij gebogen tracés onderscheid tussen geleidelijke kromming van het tracé en abrupte richtingsveranderingen. Geleidelijke kromming kan worden opgevangen door toegestane verbindingsafbuiging binnen de grenzen van de fabrikant. Abrupte veranderingen vereisen doorgaans hulpstukken of speciaal ontworpen oplossingen. Het forceren van een leiding door een kleinere straal dan het verbindingssysteem toelaat, kan coatings beschadigen, verbindingen overbelasten of moeilijk detecteerbare afdichtingsproblemen veroorzaken.

Specificeer bescherming als reactie op de werkelijke omgeving

Sleufloze werkzaamheden kunnen buiscoatings blootstellen aan slijtage tijdens het inbrengen en aan onbekende bodemomstandigheden na installatie. De specificatie moet het uitwendige beschermingssysteem, eventuele aanvullende bescherming die door het bodemonderzoek wordt vereist, en de inspectie- of reparatieprocedure voor coatingschade bij schachten en aansluitingen aangeven.

Inwendige bekleding verdient evenveel aandacht. Waterchemie, sedimentcondities, stroomsnelheid en de verwachte bedrijfsbelasting beïnvloeden de keuze van de bekleding en de hydraulische prestaties op lange termijn. Vermijd algemene formuleringen zoals “standaardbekleding” wanneer het project bekende beperkingen inzake waterkwaliteit heeft of wanneer de vernieuwde hoofdleiding wordt aangesloten op een bestaand systeem met andere bedrijfskarakteristieken.

Wanneer het tracé door agressieve bodem, verontreinigde grond of gebieden met zwerfstromen loopt, moet het ontwerpteam de corrosiebestrijdingsaanpak vóór bestelling bevestigen. Deze omstandigheden worden niet opgelost door eenvoudigweg een hogere wandklasse te specificeren. Constructieve capaciteit en corrosiebescherming beperken verschillende risico's.

Stel een inkoopspecificatie op die bij levering kan worden gecontroleerd

Een bruikbare specificatie stelt het projectteam in staat te controleren wat op de locatie aankomt. Deze moet de toepasselijke norm, nominale diameter, drukklasse of wandeis, buislengte, verbindingstype, bekleding, uitwendige coating, eisen aan afdichtringen, hulpstukken, trekvaste componenten en vereiste documentatie vermelden. Ook moet worden aangegeven hoe ingekorte lengten, speciale stukken en overgangen naar bestaande materialen worden geïdentificeerd.

Stem de buislevering af op de installatievolgorde

Zelfs een correct ontworpen leidingsysteem kan vertraging veroorzaken wanneer hulpstukken, afdichtringen, trekvaste componenten en overgangsstukken als afzonderlijke aankopen in een late fase worden behandeld. Stel een materiaalschema op rond de installatievolgorde: componenten voor de startschacht, tussenliggende buislengten, veranderingen in uitlijning, aansluitingen aan het ontvangende uiteinde, afsluiters en inbedrijfstellingsonderdelen. Bevestig dat elk onderdeel compatibele afmetingen en verbindingsinterfaces gebruikt.

Controleer bij de ontvangstinspectie markeringen, afmetingen, toestand van de coating, reinheid van de verbindingen, opslag van afdichtringen en de beschikbaarheid van de vereiste trekvaste bevestigingsmaterialen. Bescherm afdichtingsvlakken tegen gruis en beschadiging. Bij een sleufloze uitvoering kan een klein defect aan een mof of afdichtring moeilijk en kostbaar toegankelijk worden zodra de buis het boorgat of de bestaande hoofdleiding is ingegaan.

De meest betrouwbare specificatie voor EN 545 nodulair gietijzeren buis is daarom een specificatie die bedrijfsdruk, installatiekracht, verbindingsgedrag, bodemomstandigheden en aansluitdetails in één gecoördineerd pakket samenbrengt. Deze aanpak geeft het uitvoeringsteam duidelijke grenzen waarbinnen gewerkt moet worden en vermindert de kans dat een geschikte buis wordt gekoppeld aan een ongeschikte sleufloze installatiemethode.
