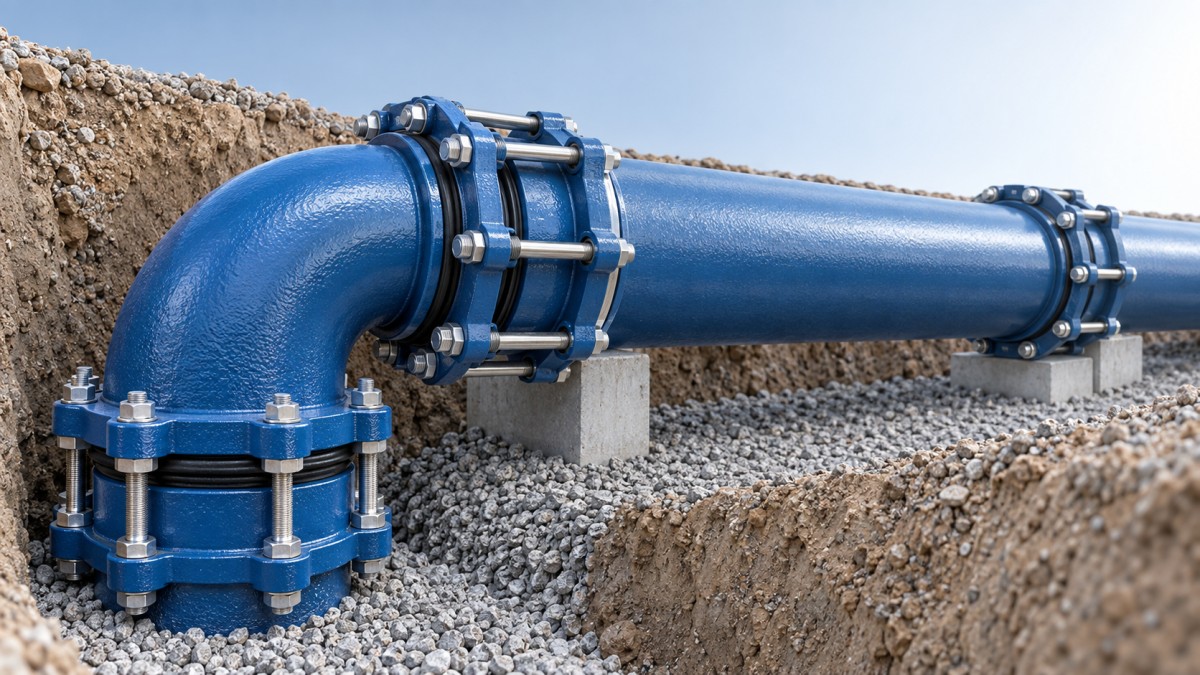

EN 545-buisverbindingsopties die helpen het installatierisico op locatie te verminderen

De keuze van de verbinding voor een EN 545-buis van nodulair gietijzer moet beginnen met de omstandigheden van het tracé, niet met de verbinding die toevallig het eenvoudigst te bestellen is. Een verbinding die goed presteert in een rechte, stabiele sleuf kan installatieproblemen veroorzaken waar de leiding van richting verandert, slechte grond kruist, op bestaande voorzieningen aansluit of na het aanvullen kan bewegen.

Voor uitvoeringsteams is het praktische doel eenvoudig: de leiding installeren zonder buiseinden in positie te forceren, de afdichtring te beschadigen, de uitlijning te verliezen of een verbinding te creëren die later moeilijk te inspecteren en te repareren is. Insteekverbindingen, mechanische verbindingen en trekvaste verbindingen kunnen allemaal geschikt zijn, maar ze lossen verschillende risico's op de bouwplaats op. De verkeerde keuze wordt vaak pas zichtbaar na de druktest of nadat de sleuf is gesloten.

Begin met beweging, toegankelijkheid en uitlijning

Beoordeel voordat u een verbindingstype kiest het deel van de leiding waar deze wordt toegepast. Vraag u af of de leiding recht is en wordt ondersteund door een stevige bedding, of deze van richting verandert, of de sleuf beperkt is en of stuwkrachten met conventionele verankeringsmethoden kunnen worden beheerst. Deze vragen zijn belangrijker dan een algemene voorkeur voor één type koppeling.

Bij de installatie van EN 545-buizen van nodulair gietijzer moet ook rekening worden gehouden met wat er gebeurt nadat de verbinding is gemaakt. Zettingen, thermische beweging, trillingen van nabijgelegen verkeer of installaties, bediening van afsluiters en drukveranderingen kunnen allemaal spanning op een verbinding uitoefenen. Een verbinding hoeft niet zichtbaar los te zitten om risico te lopen; een buis die iets uit de beoogde insteekdiepte wordt getrokken, kan de afdichtingszekerheid verminderen en een vermijdbaar zwak punt creëren.

De meest bruikbare selectiemethode is om de verbinding af te stemmen op het dominante installatierisico:

• Kies een flexibele insteekverbinding wanneer snelle montage en beperkte hoekverstelling nodig zijn op een normaal stabiel tracé.
• Kies een mechanische verbinding wanneer gecontroleerd bouten aandraaien, aanpassing of een aansluiting op niet-standaardcomponenten belangrijker is dan montagesnelheid.
• Kies een trekvaste verbinding wanneer axiale beweging of stuwkracht niet betrouwbaar kan worden beheerst door de omringende grond, ankerblokken of de leidingconfiguratie.

Insteekverbindingen: efficiënt wanneer de sleufomstandigheden onder controle zijn

Insteekverbindingen worden veel gebruikt omdat ze snelle montage met een rubberen afdichtring mogelijk maken en niet bij elke aansluiting bouten vereisen. Wanneer het spie-einde schoon is, correct is gesmeerd en tot de gemarkeerde diepte is ingestoken, kan deze verbinding een betrouwbare aansluiting bieden en tegelijkertijd een beperkte hoekverdraaiing toelaten. Die verdraaiing is nuttig om een geleidelijk tracé te volgen zonder onnodige bochten toe te voegen.

Snelheid kan monteurs echter de voorbereiding doen onderschatten. Een insteekverbinding mag niet worden beschouwd als een aansluiting die slechte uitlijning vanzelf corrigeert. Als de buis onder een te grote hoek in de mof komt, als er stenen onder de buis blijven liggen of als de afdichtring verdraaid of verplaatst is, kan de verbinding gemonteerd lijken terwijl deze toch gevoelig blijft voor lekkage.

Deze optie is doorgaans geschikt voor lange trajecten met consistente buisafmetingen, een goede sleufbedding en voldoende ruimte voor gecontroleerde behandelingsapparatuur. Zij is minder geschikt wanneer de buis aan uittrekkrachten kan worden blootgesteld, wanneer de ontgraving instabiel is of wanneer een korte afgezaagde buislengte het moeilijk maakt om tijdens de montage de uitlijning te behouden.

Wat problemen met insteekverbindingen voorkomt

De groef voor de afdichtring en de afdichtring moeten vóór montage schoon zijn. Zand, coatingresten of een omgevouwen afdichtring kunnen de afdichting verstoren. Het spie-einde moet worden gecontroleerd op beschadigingen rond de afgeschuinde voorrand, omdat een ruwe rand de afdichtring uit positie kan trekken. Gebruik het voorgeschreven smeermiddel in een gelijkmatige laag; te veel of ongeschikt smeermiddel kan vuil aantrekken of de controle tijdens het hanteren beïnvloeden.

Controleer na het insteken of de controlem markering of insteekreferentie rondom de omtrek op de beoogde positie staat. Een zichtbare ongelijke spleet is een waarschuwing dat de buis mogelijk niet haaks is geplaatst. Gebruik de buisverbinding niet om een slecht uitgelijnde leiding terug op haar plaats te trekken. Corrigeer eerst de bedding en uitlijning en maak daarna de verbinding opnieuw.

Mechanische verbindingen: nuttig waar controle en aanpasbaarheid belangrijk zijn

Mechanische verbindingen gebruiken een afdichtring die wordt samengedrukt door een drukring en bouten. Ze kosten meer installatietijd dan een insteekverbinding, maar bieden praktische voordelen wanneer de installatieomstandigheden minder uniform zijn. Ze worden vaak overwogen voor hulpstukken, afsluiters, reparaties, overgangen en locaties waar monteurs een verbinding nodig hebben die in een gecontroleerde volgorde kan worden aangedraaid.

Het belangrijkste risico op de bouwplaats is ongelijkmatig aandraaien van de bouten. Als één zijde van de drukring veel sneller wordt aangetrokken dan de andere, kan de compressie van de afdichtring ongelijk worden en sluit de verbinding mogelijk niet consistent af. Draai bouten aan volgens een gebalanceerd kruislings patroon en werk rondom de verbinding in plaats van één bout tegelijk volledig vast te draaien. Hierdoor blijft de drukring gelijkmatiger en neemt de kans af dat de afdichtring wordt afgekneld of vervormd.

Mechanische verbindingen vereisen ook voldoende werkruimte. Een smalle ontgraving kan onvoldoende toegang bieden voor monteurs om bouten correct te plaatsen, aan te draaien en te inspecteren. Dit verbindingstype kiezen zonder rekening te houden met de vrije ruimte voor gereedschap kan een reparatievriendelijke verbinding veranderen in een trage en onhandige installatietaak.

Trekvaste verbindingen gaan over axiale kracht, niet alleen over moeilijke grond

Een trekvaste verbinding wordt gekozen wanneer de leiding weerstand moet bieden aan krachten die buisdelen uit elkaar proberen te trekken. Deze krachten ontstaan vaak bij bochten, T-stukken, blinde einden, afsluiters, diameterveranderingen en locaties die blootstaan aan drukgerelateerde stuwkracht. Slechte grond kan de zorg vergroten, maar trekvaste verbindingen moeten niet uitsluitend worden gekozen omdat de locatie er moeilijk uitziet. De beslissing moet volgen uit het verwachte krachtenpad en het vermogen van het geïnstalleerde systeem om hieraan weerstand te bieden.

Een veelgemaakte fout is het installeren van gewone insteekverbindingen bij een bocht en aannemen dat alleen de aanvulling beweging zal voorkomen. Als de leiding onder druk wordt gezet voordat de omringende grond voldoende steun heeft ontwikkeld, of als de bedding en verdichting niet consistent zijn, kan de verbinding bewegen. Een trekvast systeem biedt een directere methode om axiale belasting door de leiding over te brengen, maar vereist nog steeds correcte montage en compatibele componenten.

Trekvastheid is niet overal automatisch de beste oplossing. Het voegt materiaal- en installatiecomplexiteit toe. Op een stabiel, recht tracé met een passend ontwerp voor beheersing van stuwkracht kan het onnodig zijn. Pas het toe waar het een gedefinieerd bewegingsrisico aanpakt, niet als vervanging voor een correcte voorbereiding van de sleuf.

Scheid buizen, hulpstukken en afdichtringen niet tijdens de selectie

De prestaties van een verbinding hangen af van de volledige aansluiting: de geometrie van de buismof, de afwerking van het spie-einde, het type afdichtring, de interface van het hulpstuk, de coatingconditie en de installatiemethode. Deze onderdelen afzonderlijk bestellen zonder de compatibiliteit te bevestigen, creëert vermijdbare onzekerheid op de bouwplaats. Dit is vooral relevant wanneer een project buizen van nodulair gietijzer, hulpstukken en rubberen afdichtringen van meerdere leveranciers omvat.

Geïntegreerde productie kan deze controle vereenvoudigen, omdat de buis, hulpstukken en afdichtingscomponenten als een werkende verbinding kunnen worden beoordeeld in plaats van als niet-gerelateerde onderdelen. Shanxi Datong Foundry Co., Ltd. produceert buizen van nodulair gietijzer, hulpstukken en rubberen afdichtringen via gecombineerde smelt- en gietprocessen, waardoor gecoördineerde componentselectie een praktisch bespreekpunt is bij het specificeren van een systeem.

Dezelfde discipline geldt voor gespecialiseerde toepassingen van nodulair gietijzer. Voor een warmtedistributietracé moet een product zoalsVerwarmingsbuis worden beoordeeld samen met de aansluitmethode, de bedrijfstemperatuuromstandigheden, de beweging van het tracé en de configuratie van de hulpstukken. Het buismateriaal alleen bepaalt niet of de geïnstalleerde verbinding betrouwbaar blijft.

Een korte controle vóór installatie voorkomt het meeste herstelwerk

Bevestig voordat de eerste verbinding wordt gemonteerd dat de geleverde buiseinden, moffen, afdichtringen, hulpstukken en verbindingsaccessoires overeenkomen met het goedgekeurde verbindingsontwerp. Controleer vervolgens de werkelijke sleuf in plaats van alleen op de tekening te vertrouwen. Een tracé kan zijn gewijzigd door ontgravingsomstandigheden, conflicten met nutsleidingen of toegangsbeperkingen.

1. Identificeer verbindingen nabij bochten, afsluiters, T-stukken, verloopstukken, kruisingen en korte buislengten.
2. Bevestig of elke locatie flexibiliteit, boutverstelling of axiale verankering nodig heeft.
3. Controleer de binnenzijden van moffen, spie-einden, afdichtringen, bouten en drukringcomponenten op reinheid en beschadigingen.
4. Bereid de bedding zo voor dat het buislichaam wordt ondersteund zonder puntbelasting onder het verbindingsgebied.
5. Inspecteer de plaatsing van de verbinding of het aandraaien van de bouten voordat de aanvulling de aansluiting verbergt.

Een geschikte EN 545-verbinding voor buizen van nodulair gietijzer is niet simpelweg de verbinding met de kortste montagetijd. Het is de verbinding die past bij de omstandigheden van beweging, stuwkracht, toegankelijkheid en uitlijning van het tracé, terwijl monteurs de aansluiting correct kunnen maken en inspecteren. Deze beslissing nemen voordat materialen de sleuf bereiken, is doorgaans de meest effectieve manier om het risico op lekkage, tijdverlies en herhaald ontgraven te verminderen.
