Kan een nodulair gietijzeren waterleidingbuis worden geïnstalleerd met pipe bursting?

Kan nodulair gietijzeren buis voor watervoorziening met pipe bursting worden geïnstalleerd? Ja, maar alleen met een buis- en verbindingssysteem dat specifiek is goedgekeurd voor de voorgestelde intrekinstallatie. Er mag niet zonder meer van worden uitgegaan dat standaard steekverbindingen hiervoor geschikt zijn. Een succesvol project hangt af van geverifieerde trekkrachten, voldoende vrije ruimte rond de buiskragen, compatibele pipe-burstingapparatuur en bodemomstandigheden waarin de bestaande leiding veilig kan worden verplaatst.

Voor een projectmanager die een waterleiding onder een drukke weg vervangt, zijn de voordelen duidelijk: minder doorlopende ontgraving, minder verstoorde oppervlakken en mogelijk eenvoudiger herstel. Sleufloze vervanging neemt de uitvoeringsrisico’s echter niet weg. Veel van die risico’s verplaatsen zich naar de ondergrond, waar onderzoek, technische controles en documentatie van de leverancier extra belangrijk worden.

De verbinding is doorslaggevend, niet alleen het buismateriaal

Nodulair gietijzer biedt sterkte en duurzaamheid, maar bij pipe bursting ontstaan andere krachten dan tijdens normaal watertransport. De vervangende leiding wordt achter een bursting- of splijtkop getrokken, waardoor de verbindingen aan axiale trekkrachten worden blootgesteld. Grondwrijving, veranderingen in de uitlijning en onderbrekingen tijdens de installatie kunnen deze belasting verhogen.

Een conventionele steekverbinding met rubberen afdichtingsring zorgt voor een waterdichte aansluiting, maar biedt doorgaans niet de axiale verankering die nodig is om de leiding te trekken. Ook is een verbinding die als ‘vergrendeld’ of ‘trekvast’ wordt omschreven niet automatisch goedgekeurd voor pipe bursting. Verankering voor bedrijfsstuwkrachten mag niet worden beschouwd als bewijs van geschiktheid voor sleufloze installatie.

Vraag voordat u een systeem selecteert om schriftelijke bevestiging van het volgende:

• De exacte buisdiameter, klasse, verbindingsuitvoering en installatieconfiguratie.
• De toegestane axiale trekkracht en de toepasselijke ontwerpveiligheidsmarge.
• De toegestane hoekverdraaiing van de verbinding tijdens het trekken, inclusief eventuele capaciteitsvermindering bij verdraaide verbindingen.
• De goedgekeurde aansluiting op de trekkop en de wijze waarop de belasting wordt overgedragen.
• Vereisten voor montage, inspectie en bescherming van de coating.

De trekconstructie moet de kracht via het goedgekeurde verankeringssysteem overbrengen. Een geïmproviseerde bevestiging die de belasting concentreert op een buiskraag, afdichtingsring of niet-goedgekeurd hulpstuk kan een verder geschikte leiding in gevaar brengen.

Stem de pipe-burstingmethode af op de bestaande leiding

Het materiaal van de te vervangen leiding is net zo belangrijk als dat van de nieuwe buis. Brosse buizen kunnen vaak met een geschikte burstingkop worden gebroken. Voor taaie materialen, waaronder bestaande leidingen van nodulair gietijzer of staal, is doorgaans snij- of splijtgereedschap nodig; ga er niet van uit dat deze materialen zullen versplinteren.

Statische systemen worden vaak overwogen wanneer gecontroleerd trekken en snijden nodig zijn, maar de keuze van de apparatuur blijft projectspecifiek. Pneumatisch pipe bursting is geen universeel alternatief, met name wanneer trillingsgevoeligheid, nabijgelegen nutsvoorzieningen of beperkingen voor de vervangende buis een rol spelen. De aannemer moet de compatibiliteit vaststellen tussen de bestaande leiding, het gereedschap, de trekapparatuur en de nieuwe leiding met trekvast uitgevoerde verbindingen.

Onderzoek reparatieklemmen, afsluiters, T-stukken, omhullingen en veranderingen in leidingmateriaal langs het tracé. Deze kunnen het trekken blokkeren of bemoeilijken, ook als het grootste deel van de bestaande leiding eenvoudig lijkt. Voor dienstleidingen is bovendien een plan voor afsluiting en heraansluiting nodig; pipe bursting maakt die ontgravingen niet overbodig.

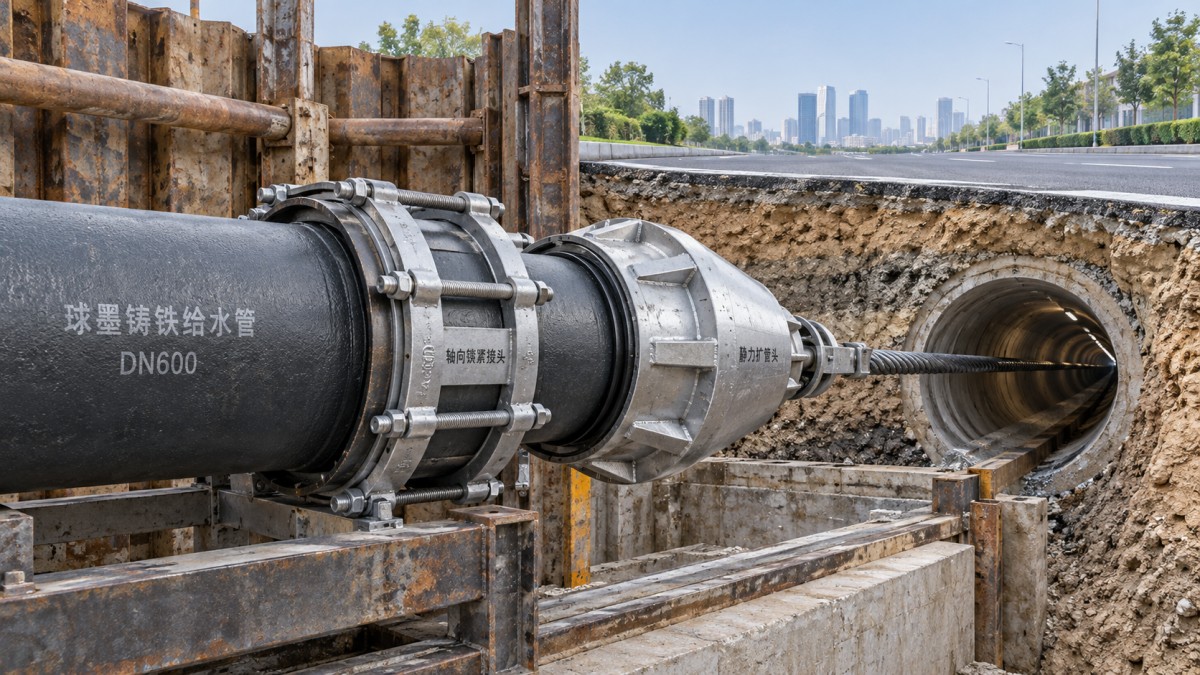

Op een bruikbare installatietekening staan de burstingkop, de maximale buitendiameter van de vervangende buis, de trekvast uitgevoerde verbindingen, de start- en ontvangstputten en de nabijgelegen nutsvoorzieningen. Zo’n tekening brengt problemen met de vrije ruimte vaak eerder aan het licht dan een vergelijking op basis van alleen de nominale diameter.

Technische controles die bepalen of het tracé uitvoerbaar is

Benodigde trekkracht tegenover systeemcapaciteit

De installatieontwerper moet de benodigde trekkracht ramen op basis van de vervangingslengte, grondweerstand, buisgewicht, uitlijning, benodigde vergroting en voorgestelde installatiemethode. Vervolgens moeten de door de buisleverancier toegestane installatielasten met die benodigde trekkracht worden vergeleken, met passende veiligheidsmarges.

De trekcapaciteit van de machine is niet hetzelfde als de toelaatbare belasting van de leiding. Een krachtige installatie kan de leiding trekken en daarbij toch een verbinding of bevestiging overbelasten. Leg vast hoe de belasting wordt bewaakt en bepaal een werkonderbrekingsgrens onder de goedgekeurde limiet, rekening houdend met meetonzekerheid en tijdelijke krachtpieken.

Vrije ruimte rond buiskragen en trekvaste verbindingen

Bij nodulair gietijzeren buizen voor watervoorziening is de diameter van de buisschacht slechts één onderdeel van de berekening van de benodigde vrije ruimte. Buiskragen, vergrendelingscomponenten en de trekinrichting kunnen samen een grotere buitendiameter hebben. De burstingkop en de expansie-inrichting moeten voldoende ruimte bieden voor het grootste onderdeel, zonder overmatige weerstand of schade te veroorzaken.

Een grotere vergroting is niet automatisch beter. Meer verplaatste grond kan de benodigde trekkracht verhogen en het risico op opbolling van het oppervlak of verplaatsing van nabijgelegen nutsvoorzieningen vergroten. Een grotere diameter moet daarom worden beoordeeld aan de hand van de werkelijke bodemomstandigheden en beschikbare afstanden.

Bodemomstandigheden en nabijgelegen infrastructuur

Dichte grond, gesteente, grote keien, grondwater en ongelijkmatige aanvulling kunnen het installatiegedrag beïnvloeden. Losse grond kan andere risico’s met zich meebrengen, waaronder zetting of verlies van stabiele ondersteuning. De ligging van nabijgelegen gasleidingen, kabels, funderingen en parallelle waterleidingen moet worden geverifieerd en het risico op grondverplaatsing moet worden beoordeeld.

Gebruik leidinggegevens, onderzoeken en gerichte proefsleuven om onzekerheden weg te nemen. Wanneer de onderlinge afstand onvoldoende is of de gevolgen van verplaatsing onaanvaardbaar zijn, kan een andere sleufloze methode — of een kort open ontgraven gedeelte — de veiligere keuze zijn.

Plan de installatie met het oog op stijve buisstukken

Nodulair gietijzeren buizen worden in afzonderlijke lengten geïnstalleerd. De logistiek op de bouwplaats verschilt daardoor van die bij een doorlopende flexibele buisstreng. Afhankelijk van het goedgekeurde systeem kunnen de buisdelen achtereenvolgens in de startput worden gemonteerd of, als de ruimte dit toelaat, vooraf worden samengesteld. Voor beide werkwijzen is voldoende ruimte nodig voor het hanteren, verbinden, inspecteren en uitlijnen met het trektraject.

Ga er niet van uit dat hoekverdraaiing van de verbindingen de leiding in staat stelt elke gewenste instroombocht te volgen. Elke verbinding heeft een vastgestelde limiet en trekken onder een hoek kan extra beperkingen met zich meebrengen. De geometrie van de startput moet binnen die limieten blijven, zonder dat de buis tegen de randen van de put of de grond wordt gedrukt.

Spreek bij installatie per buisdeel af hoe het trekken wordt onderbroken voor de montage en hoe de weerstand bij het hervatten wordt beheerst. Veilige toegang, hijsmaterieel, ondersteuning van de put en grondwaterbeheersing horen in het uitvoeringsplan thuis — niet in een geïmproviseerde oplossing zodra de installatie draait.

Houd de binnenzijde van de buizen schoon en bescherm de bekleding, coatings en verbindingscomponenten tijdens het hanteren. De uitwendige bescherming moet geschikt zijn voor het doorvoeren door het vergrote boorgat; voor omwikkeling of corrosiebeschermingssystemen kunnen specifieke installatiemaatregelen nodig zijn om scheuren of verschuiven te voorkomen.

Wat u moet opvragen bij de leverancier van buizen en afdichtingsringen

Shanxi Datong Foundry Co.,Ltd., gevestigd in Chuandi Industrial Park, Zezhou County, produceert nodulair gietijzeren buizen, hulpstukken en rubberen afdichtingsringen met geïntegreerde smelt- en gietprocessen. Voor een aanvraag voor pipe bursting is een projectspecificatie een nuttiger uitgangspunt dan alleen een verzoek om een buisdiameter.

Geef de tracélengte, de voorgestelde vervangende diameter, de bedrijfsdruk, het materiaal van de bestaande leiding, bodemgegevens, de configuratie van de verbindingen en de geraamde trekkracht op. Vraag om tekeningen, maattoleranties, trekvaste classificaties, installatie-instructies en bewijs dat aan de toepasselijke projecteisen wordt voldaan. Algemene conformiteit voor waterleidingen bewijst op zichzelf niet dat de buis is goedgekeurd voor intrekinstallatie.

Ook afdichtingsringen vragen aandacht. Een productvermelding zoalsRubber Ring3 moet worden beoordeeld op compatibiliteit met de gekozen verbinding, eisen voor drinkwater, bedrijfstemperatuur en het voorgeschreven materiaal van de afdichtingsring. De afdichtingsring zorgt voor de afdichting; beschouw deze niet als het onderdeel dat de axiale verankering verzorgt, tenzij de gedocumenteerde verbindingsuitvoering die functie uitdrukkelijk vastlegt.

Leg de acceptatiecriteria vast voordat de werkzaamheden beginnen

Spreek vóór de mobilisatie af wat als een aanvaardbare installatie geldt. Het inspectie- en testplan moet betrekking hebben op registraties van de montage van verbindingen, trekkrachtregistraties, inspecties van bereikbare buizen en coatings, druktesten, spoelen, desinfectie en inbedrijfstelling volgens de geldende specificaties. Een geslaagde druktest is belangrijk, maar vervangt de naleving van de limieten voor installatielasten niet.

Maak ook onderscheid tussen verankering tijdens de installatie en verankering tegen bedrijfsstuwkrachten. Voor bochten, T-stukken, afsluiters en overgangen blijft een technisch onderbouwde aanpak voor bedrijfsbelastingen nodig, ook als het getrokken leidingdeel trekvast uitgevoerde verbindingen heeft.

Pipe bursting is een geschikte optie wanneer het volledige systeem is geverifieerd — niet alleen wanneer er buizen van nodulair gietijzer beschikbaar zijn. Als de goedkeuring van de verbindingen, de trekkrachtcapaciteit, de vrije ruimte in de grond of de afstand tot nutsvoorzieningen nog niet is vastgesteld, los die onzekerheden dan vóór de inkoop op. Een zorgvuldig gekozen vervanging met verschillende methoden kan praktischer zijn dan één techniek over het hele tracé te willen toepassen.
