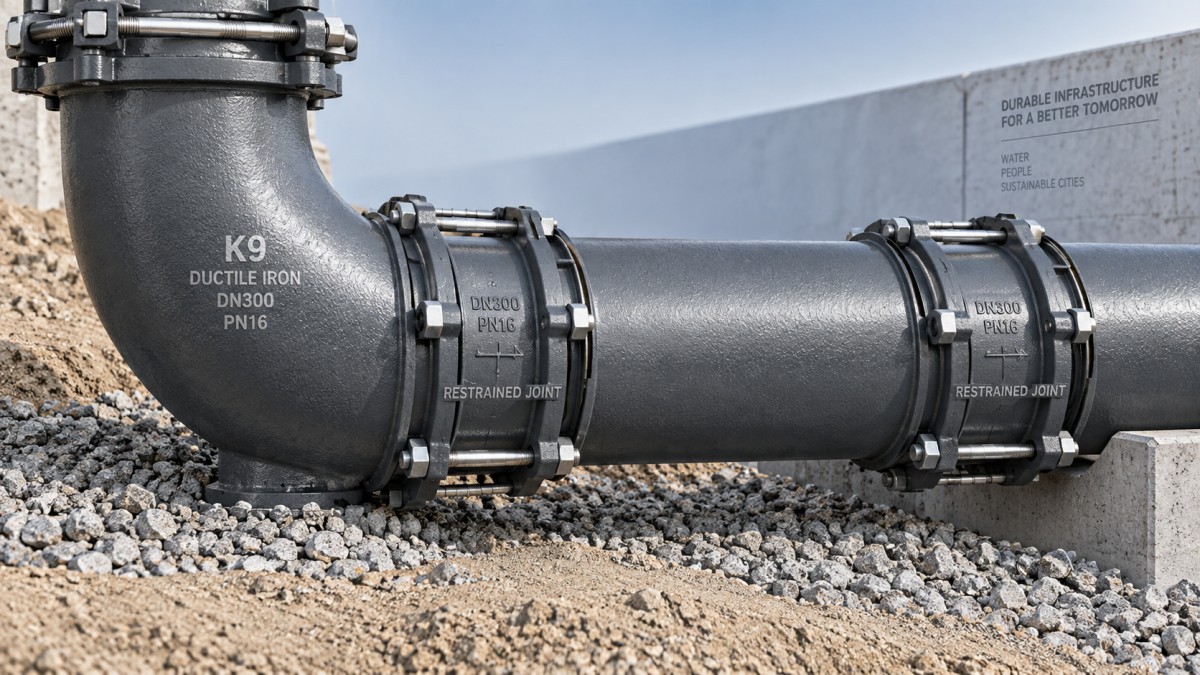

Wanneer bochten in K9-nodulair gietijzeren leidingen verankerde verbindingen nodig hebben

Een bocht in een K9-leidingstelsel van nodulair gietijzer vereist verankerde verbindingen wanneer de stuwkracht niet veilig kan worden opgevangen door een berekend stuwblok of een andere goedgekeurde verankeringsconstructie. Veelvoorkomende aanleidingen zijn beperkte ruimte voor ontgraving, ongeschikte grond, nabijgelegen nutsvoorzieningen en bouwfaseringen waarbij het blok niet de vereiste sterkte kan bereiken voordat de druktest plaatsvindt.

K9 beschrijft de wanddikte van de buis; het betekent niet dat de verbindingen axiale uittrekking kunnen weerstaan. Een standaard steekverbinding zorgt voor een drukafdichting en staat beperkte beweging toe, maar is niet ontworpen om een bocht tegen hydraulische stuwkracht op zijn plaats te houden. De beoordeling begint daarom bij de vraag hoe die kracht naar stabiele grond wordt overgebracht, niet alleen bij de buisklasse.

Begin bij de kracht op de bocht

Interne druk veroorzaakt een resulterende kracht op elke plaats waar een leiding van richting verandert. Bij een bocht probeert die kracht het hulpstuk naar buiten te duwen en kan deze de aangrenzende buisuiteinden uit hun mof trekken als er onvoldoende weerstand wordt geboden.

Bij verder vergelijkbare omstandigheden neemt de stuwkracht toe met de druk, de binnendiameter van de buis en de bochthoek. Een grotere buis draagt druk over een groter dwarsdoorsnedeoppervlak, terwijl een scherpere bocht een grotere verandering in de richting van de drukkrachten veroorzaakt. Ook bij een relatief flauwe bocht moet worden beoordeeld hoe de stuwkracht wordt opgevangen.

De druk waarop die beoordeling is gebaseerd, moet de relevante ontwerpsituaties weerspiegelen. Alleen uitgaan van de normale bedrijfsdruk kan leiden tot onderschatting van de hogere belasting bij een hydrostatische beproeving of drukstoten. Ook tijdelijke testafsluitingen veroorzaken stuwkracht en vereisen een eigen verankeringsconstructie.

De buissterkte, het afdichtingsvermogen van de verbinding en de verankering van de verbinding moeten afzonderlijk worden gecontroleerd. Een buiswand van klasse K9 kan geschikt zijn voor de gespecificeerde druk, terwijl de gewone mofverbinding toch externe opvang van de stuwkracht vereist.

Wanneer een stuwblok een praktische keuze blijft

Een stuwblok brengt de kracht van de bocht via beton over op geschikte grond. Het kan een effectieve oplossing zijn wanneer er voldoende ruimte is, de draagkrachtige grond betrouwbaar is en de uitvoering de grond waarop het ontwerp berust intact kan laten.

De effectiviteit hangt van meer af dan alleen het betonvolume. Het draagvlak moet de berekende oppervlakte en oriëntatie hebben en moet steunen op grond die de belasting kan dragen zonder overmatige verplaatsing. Beton dat tegen losse sleufaanvulling wordt gestort, kan niet automatisch worden beschouwd als gelijkwaardig aan een blok dat op geschikte ongeroerde grond steunt.

Ook de bereikbaarheid is van belang. Een blok moet de beoogde inspectie en het onderhoud van verbindingen mogelijk maken. Als de benodigde ruimte overlapt met een andere nutsvoorziening, een perceelgrens of een toekomstige ontgravingscorridor, kan de constructie onpraktisch worden, ook al is de hydraulische berekening eenvoudig.

Als aan deze voorwaarden wordt voldaan, kunnen standaard niet-verankerde verbindingen met een correct ontworpen stuwblok geschikt zijn. Verankering is noodzakelijk wanneer de voorgestelde constructie geen betrouwbare krachtsoverdracht kan bieden en er geen geschikte alternatieve verankering beschikbaar is.

Terreinomstandigheden die pleiten voor verankerde verbindingen

Volle sleuven zijn een veelvoorkomende reden om verankering toe te passen. In een straat met kabels, afvoeren en andere leidingen is er mogelijk onvoldoende ruimte voor het benodigde draagvlak van het blok. Verankerde verbindingen kunnen de kracht overbrengen via een ontworpen lengte van aaneengesloten leiding, waardoor minder afhankelijkheid bestaat van een groot betonnen blok direct achter de bocht.

Ook zwakke, verstoorde of wisselende grond verandert de afweging. Voor een blok kan een onpraktisch groot draagvlak nodig zijn, of de grond kan te veel bewegen om betrouwbare steun te bieden. Verankerde verbindingen nemen de grond echter niet buiten beschouwing. Een ondergrondse verankerde leiding mobiliseert doorgaans weerstand door de interactie met de omliggende grond. Slechte grond kan daarom een langere verankerde lengte, grondverbetering of afzonderlijke, ontworpen verankering vereisen.

Verticale bochten vereisen bijzondere aandacht, omdat de stuwkracht omhoog of omlaag kan werken. Een constructie die geschikt is voor een horizontale bocht kan niet zomaar worden gedraaid en als toereikend worden beschouwd. Gronddekking, weerstand tegen opdrijven, grondwater en de geometrie van aangrenzende hulpstukken kunnen allemaal van invloed zijn op het ontwerp.

Verankering kan ook geschikt zijn op locaties waar toekomstige ontgraving de grond kan wegnemen die een stuwblok ondersteunt. Ze biedt een andere manier om de kracht te verdelen, maar het ondergrondse verankerde leidingdeel moet nog steeds de grondsteun behouden waarop het ontwerp is gebaseerd.

Ook de uitvoeringsplanning kan aanleiding zijn. Als de beproeving moet plaatsvinden voordat een betonnen blok de gespecificeerde sterkte heeft bereikt, is een ontworpen oplossing nodig: voldoende uithardingstijd, tijdelijke ontworpen verankering of een geschikt verankerd systeem. Een deadline in de planning vermindert de stuwkracht tijdens de beproeving niet.

Alleen de bocht verankeren kan de leiding kwetsbaar laten

Een verankerde bochtverbinding brengt de kracht over op de volgende buis. Als die buis vóórdat voldoende weerstand is opgebouwd op een niet-verankerde mof aansluit, kan er verderop in de leiding een verbinding loskomen. Alleen de directe verbindingen van het hulpstuk vergrendelen kan het kwetsbare punt simpelweg verplaatsen.

Het ontwerp moet de volledige verankerde lengte aan de relevante zijden van de bocht specificeren. Die lengte hangt af van de druk, diameter, bochtgeometrie, grondeigenschappen, gronddekking, grondwater en de gebruikte berekeningsmethode voor de verankering. Er bestaat geen betrouwbare vuistregel die voorschrijft dat elke bocht hetzelfde aantal verankerde buizen nodig heeft.

Nabijgelegen bochten, T-stukken, verloopstukken, afsluiters en dode leidinguiteinden kunnen hetzelfde leidingdeel beïnvloeden. Hun krachten en verankerde lengten moeten gezamenlijk worden beoordeeld, vooral wanneer hulpstukken zo dicht bij elkaar liggen dat hun verankeringsconstructies op elkaar inwerken.

Blootliggende leidingen en leidingdelen in kamers vereisen een afzonderlijke aanpak. De weerstand die een ondergrondse leiding biedt, mag niet worden verondersteld voor een leidingdeel dat door lucht is omgeven. Steunen, ankers en constructieve verbindingen moeten de kracht overbrengen op een manier die past bij die locatie.

Kies een compatibel verbindingssysteem, niet alleen een verankeringsaanduiding

Verankerde verbindingen gebruiken mechanische voorzieningen om loskomen tegen te gaan. De gekozen constructie moet geschikt zijn voor de daadwerkelijke combinatie van buis en hulpstuk, met inbegrip van de buitendiameter, mofgeometrie, drukklasse en toegestane hoekverdraaiing. De K9-classificatie op zichzelf garandeert die compatibiliteit niet.

De aansluitingen van het hulpstuk en de buis moeten als één systeem functioneren. Een verankerde buisverbinding maakt een aangrenzende mof van een hulpstuk niet automatisch verankerd, en onderdelen met dezelfde nominale maat kunnen verschillende aansluitvereisten hebben.

Hetzelfde onderscheid geldt bij de beoordeling van aansluitende hulpstukken, zoals een dubbelmofmof. De omschrijving als buishulpstuk zegt niets over de capaciteit om axiale krachten op te nemen. Als het onderdeel zich binnen de berekende verankerde sectie bevindt, moet de aansluitconstructie de vereiste krachtsoverdracht in stand houden.

Leg deze vereisten vast bij de inkoop, voordat de materialen aankomen. Ook een leveringspakket met buizen, hulpstukken en rubberen afdichtringen moet expliciete verbindingsspecificaties bevatten. Rubber afdichtingen zorgen voor afdichting; axiale verankering komt van de ontworpen vergrendeling of externe verankering.

Werk het ontwerp uit tot een installatie die kan worden beproefd

Verzamel voordat tekeningen en bestellingen worden vrijgegeven de gegevens die de keuze bepalen: buisdiameter, bochthoek en -richting, bedrijfs- en testdrukken, toeslag voor drukstoten, sleufindeling, gronddekking, grondwateromstandigheden en ontwerpgrondparameters. Deze gegevens bepalen of een stuwblok haalbaar is en hoeveel verankering nodig is.

De verstrekte installatiegegevens moeten vervolgens duidelijk aangeven:

• Welke verbindingen zijn verankerd en waar elke verankerde sectie eindigt.
• Welke buis, hulpstuk, afdichting en vergrendelingscomponenten samen de goedgekeurde constructie vormen.
• Welke eisen gelden voor insteekdiepte, aangrijping en hoekverdraaiing.
• Welke voorwaarden gelden voor bedding, aanvulling, verankering en betonsterkte voordat de beproeving plaatsvindt.
• Hoe tijdelijke afsluitingen en onvolledige leidingdelen de testdruk kunnen weerstaan.

Inspectie moet de montage controleren voordat de verbindingen door aanvulling aan het zicht worden onttrokken. Afhankelijk van het systeem houdt dit onder meer in dat insteekmarkeringen, de aangrijping van vergrendelingscomponenten en de toegestane hoekverdraaiing worden gecontroleerd. Een verbinding kan aanvankelijk afdichten, terwijl een verkeerd gemonteerde verankering de beoogde belasting niet kan opnemen.

De druktest moet overeenkomen met de bouwtoestand waarvan het verankeringsontwerp uitgaat. Bij beproeving van een gedeeltelijk aangevulde, verankerde leiding kan minder grondweerstand beschikbaar zijn dan bij de voltooide installatie. Latere verbreding van de sleuf, verplaatsing van hulpstukken of ontgraving naast een blok kan de oorspronkelijke aannames eveneens ongeldig maken.

De juiste afweging is of de voorgestelde constructie de stuwkracht van de bocht tijdens zowel de beproeving als het bedrijf continu naar een betrouwbare weerstand overbrengt. Als een stuwblok dat onder de beschikbare terreinomstandigheden kan doen, blijft het een geldige optie. Als dat niet mogelijk is, specificeer dan een compatibel verankerd systeem met een berekende lengte, duidelijke montagevereisten en een beproevingsvolgorde die op het ontwerp is afgestemd.
