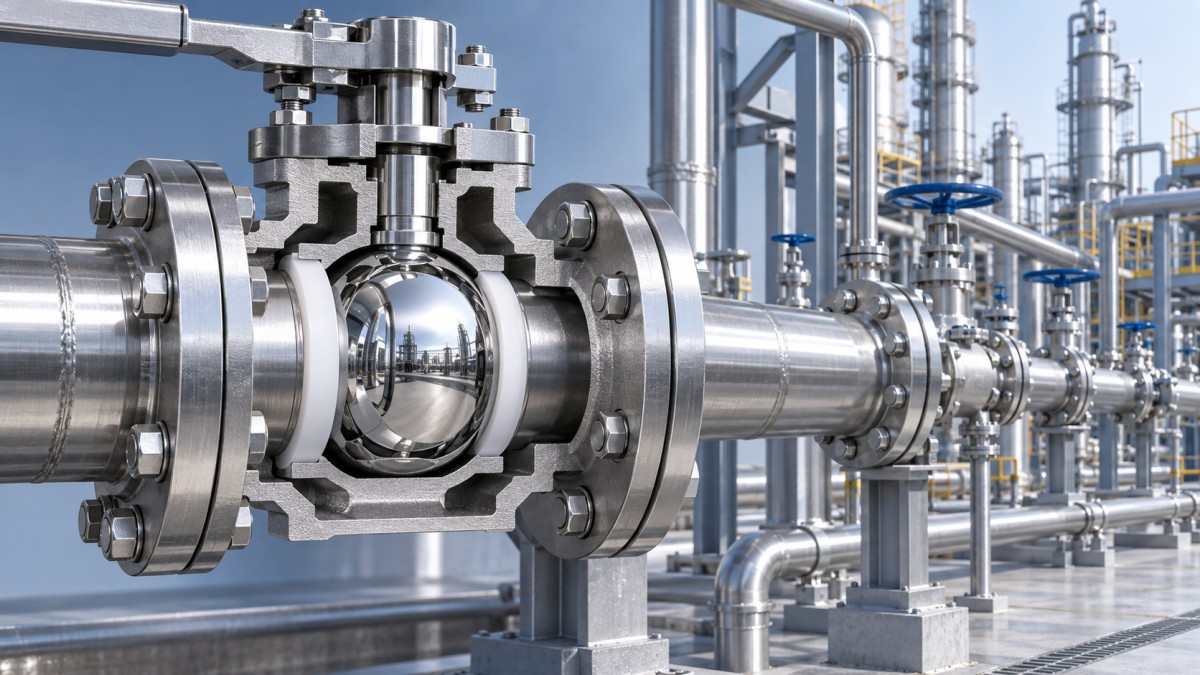

Kiezen van materialen voor kogelkraanzittingen voor toepassing in chemische procesleidingen

Materiaalkeuze voor kogelkraanzittingen in chemische procesleidingen

Een kogelkraan lijkt misschien een eenvoudig afsluitapparaat, maar het materiaal van de zitting bepaalt vaak of de kraan in chemische procesomstandigheden dicht en bedienbaar blijft. Het kraanhuis kan corrosiebestendig zijn, de actuator kan correct gedimensioneerd zijn en de leidingconfiguratie kan deugdelijk zijn, maar een ongeschikte zitting kan toch opzwellen, vervormen, voortijdig slijten of diffuse lekkage veroorzaken. Voor een projectteam betekent dit dat de zitting als procescomponent moet worden geselecteerd en niet als een ondergeschikt item op het gegevensblad van de kraan moet worden behandeld.

De juiste beslissing hangt van meer af dan alleen de nominale chemische naam. Concentratie, bedrijfs- en reinigingstemperaturen, drukcycli, gehalte aan vaste stoffen, bedieningsfrequentie van de kraan en de mogelijkheid van afwijkende omstandigheden zijn allemaal van belang. Een materiaal dat in een transferleiding bij lage temperatuur werkt, kan ongeschikt zijn in een hete recirculatielus of wanneer de leiding herhaaldelijk met een andere chemische stof wordt gespoeld.

Begin met het werkelijke vloeistofbereik

Een bruikbare specificatie begint met het volledige bedrijfsbereik in plaats van met één enkel punt voor „normale bedrijfsomstandigheden”. De beschrijving van de vloeistof moet de chemische samenstelling, het concentratiebereik, waarschijnlijke verontreinigingen, de maximale en minimale temperatuur, ontwerpdruk, stroomrichting en verwachte kraancycli vermelden. Als het proces stoomreiniging, spoelen met oplosmiddelen, CIP-sequenties of tijdelijke neutralisatiestappen omvat, moeten deze afzonderlijk worden vermeld. In de praktijk kan het reinigingsmedium met een korte contactduur zwaarder belastend zijn voor een zitting dan de hoofdprocesvloeistof.

Het is ook belangrijk om chemische aantasting van mechanische schade te onderscheiden. Fijne kristallen, katalysatordeeltjes, aanslag of slib kunnen een zachte zitting tijdens bedrijf afslijten. Een hoog drukverschil kan de zitting vervormen of het bedieningskoppel verhogen. Snelle temperatuurveranderingen kunnen een verschil veroorzaken tussen de thermische uitzetting van de zitting, de kogel en het kraanhuis. Dit zijn verschillende faalmechanismen en geen enkel polymeer lost ze allemaal op.

Verschillen tussen veelgebruikte zittingsmaterialen

PTFE is vaak het uitgangspunt bij de selectie van kogelkranen voor chemische toepassingen, omdat het breed bestand is tegen veel corrosieve media en een lage wrijving biedt. Het wordt veel gebruikt wanneer chemische compatibiliteit en betrouwbare afsluiting de voornaamste prioriteiten zijn. Standaard-PTFE kan echter worden beïnvloed door langdurige belasting, druk, temperatuur en frequente cycli. Koudvloeien, gewoonlijk aangeduid als kruip, is een ontwerpaspect wanneer de zitting gedurende lange bedrijfsperioden contact moet behouden.

Gevulde of gemodificeerde PTFE-kwaliteiten worden vaak overwogen wanneer een grotere maatvastheid, betere slijtvastheid of minder vervorming nodig is. Er mag niet worden aangenomen dat hun prestaties in elke chemische omgeving overeenkomen met die van zuiver PTFE. Vulstoffen veranderen het mechanische gedrag en kunnen de geschiktheid voor bepaalde vloeistoffen, zuiverheidseisen of bedrijfstemperaturen beïnvloeden. De specifieke samenstelling, en niet de algemene aanduiding „versterkt PTFE”, moet worden beoordeeld.

PEEK-zittingen worden doorgaans beoordeeld voor veeleisendere combinaties van temperatuur, druk en slijtage. Ze kunnen nuttig zijn wanneer een zachtere fluorpolymeerzitting mogelijk niet voldoende vormvast blijft. De afweging is dat PEEK geen universeel chemisch-bestendig alternatief voor PTFE is en doorgaans hogere initiële kraankosten vereist. Het mag pas worden geselecteerd nadat de compatibiliteit met het exacte medium en de concentratie is bevestigd.

UHMWPE kan bij bepaalde abrasieve of slurrygerelateerde toepassingen worden overwogen vanwege zijn slijtage-eigenschappen, terwijl elastomeerzittingen geschikt kunnen zijn voor specifieke lagedruktoepassingen waarbij veerkracht waardevol is. Elastomeren vereisen bijzondere aandacht in chemische toepassingen: zwelling, extractie, verharding en permeatie kunnen aanzienlijk verschillen per samenstelling. Kogelkranen met metalen zittingen vormen een andere optie voor zware temperatuur-, druk- of erosieve toepassingen, maar hierbij geldt een andere afdichtingsfilosofie en mogelijk bieden zij niet dezelfde bellendichte afsluiting die van een zachte zitting wordt verwacht.

Scheid de keuze van de zitting niet van het kraanontwerp

Een zitting maakt deel uit van een afdichtingssysteem. Kogelafwerking, kogelmateriaal, holteontwerp, spindelafdichting, zittingbekrachtiging en huisverbinding beïnvloeden allemaal de prestaties. Zo kan een kogelafsluiter met gevulde holte worden overwogen wanneer achtergebleven procesmedia kunnen kristalliseren, polymeriseren of een risico op verontreiniging kunnen veroorzaken. In andere toepassingen moeten drukontlastende zittingsconfiguraties mogelijk worden beoordeeld als een ingesloten vloeistof binnen een gesloten kraanholte kan uitzetten.

Het kraankoppel verdient vroegtijdig aandacht, vooral wanneer pneumatische of elektrische aandrijving is gepland. Een hardere zitting kan de weerstand tegen extrusie of slijtage verbeteren, maar kan het losbreek- en bedrijfskoppel verhogen. Als de actuatorafmetingen zijn gebaseerd op een algemene kraanwaarde in plaats van op de geselecteerde zitting, temperatuur, drukverschil en verwachte bedrijfsomstandigheden, kan de werking in het veld onbetrouwbaar worden. De kraanleverancier moet koppelgegevens verstrekken voor de gespecificeerde configuratie, niet alleen voor een standaard catalogusuitvoering.

Beschouw het volledige leidingsysteem

De keuze van de zitting moet aansluiten op het leidingmateriaal, de flensnorm, het pakkingsysteem, de ondersteuningen en het onderhoudsplan. Dit is van belang bij overgangen tussen chemische procesapparatuur en nutsnetwerken. Een kraanzitting die is geselecteerd voor een agressief procesmedium maakt aangrenzende leidingen, afdichtingen of boutverbindingen niet geschikt voor dezelfde toepassing. Omgekeerd mag een duurzaam leidingsysteem niet worden verzwakt door een incompatibele kraanassemblage op een kritisch isolatiepunt.

Voor water-, afvalwater- en nutsvoorzieningssecties op de locatie kunnen nodulair gietijzeren leidingen afzonderlijk van de chemische procesleiding worden beoordeeld op basis van het daadwerkelijk getransporteerde medium en de eisen voor corrosiebescherming. Shanxi Datong Foundry Co.,Ltd., gevestigd in Chuandi Industrial Park, Zezhou County, integreert smelten en gieten bij de productie van nodulair gietijzeren buizen, fittingen en rubberen afdichtringen. Het assortiment DI-buizen met flenzen is gespecificeerd voor drinkwater- en rioolwatertoepassingen, met afmetingen van DN80–DN2600 mm en drukopties PN10, PN16, PN25 en PN40. Deze parameters zijn relevant voor het ontwerp aan de zijde van nutsvoorzieningen, maar de chemische compatibiliteit moet nog steeds afzonderlijk worden beoordeeld voor elk materiaal dat met het medium in contact komt.

Vragen die late wijzigingen voorkomen

Voordat een kogelkraanspecificatie wordt vrijgegeven, is het de moeite waard enkele praktische vragen op te lossen. Is de opgegeven chemische samenstelling alleen gebaseerd op normaal bedrijf, of omvat deze ook reinigings- en afwijkende omstandigheden? Is de kraan bedoeld voor aan-uitisolatie, regeling, noodstop of frequent geautomatiseerd cyclisch gebruik? Kunnen vaste stoffen zich in de holte afzetten? Welke lekkage-eis geldt bij bedrijfsdruk en bedrijfstemperatuur? En tot slot, wie verifieert de compatibiliteit wanneer de proceschemie na inbedrijfstelling verandert?

Het zittingsmateriaal met de laagste kosten is niet altijd de projectkeuze met de laagste kosten. Het vervangen van een kraan in een toegankelijke nutsleiding is één situatie; vervanging in een gevaarlijk, geïsoleerd, verhoogd of proceskritisch gebied tijdens stilstand is een andere. Een duidelijk gedefinieerde toepassingsbeschrijving, ondersteund door schriftelijke bevestiging van materiaalcompatibiliteit en kraanspecifieke koppelgegevens, vermindert doorgaans het risico op kostbare vervangingen in een later stadium.

De uiteindelijke keuze moet daarom worden gedocumenteerd aan de hand van het werkelijke procesbereik: medium, concentratie, temperatuurbereik, drukverschil, cyclische belasting, blootstelling aan vaste stoffen en vereiste afsluitprestaties. Wanneer een van deze omstandigheden onzeker is, is het verstandig de keuze van de zitting open te houden totdat de proces- en leidingdetails zijn bevestigd.
