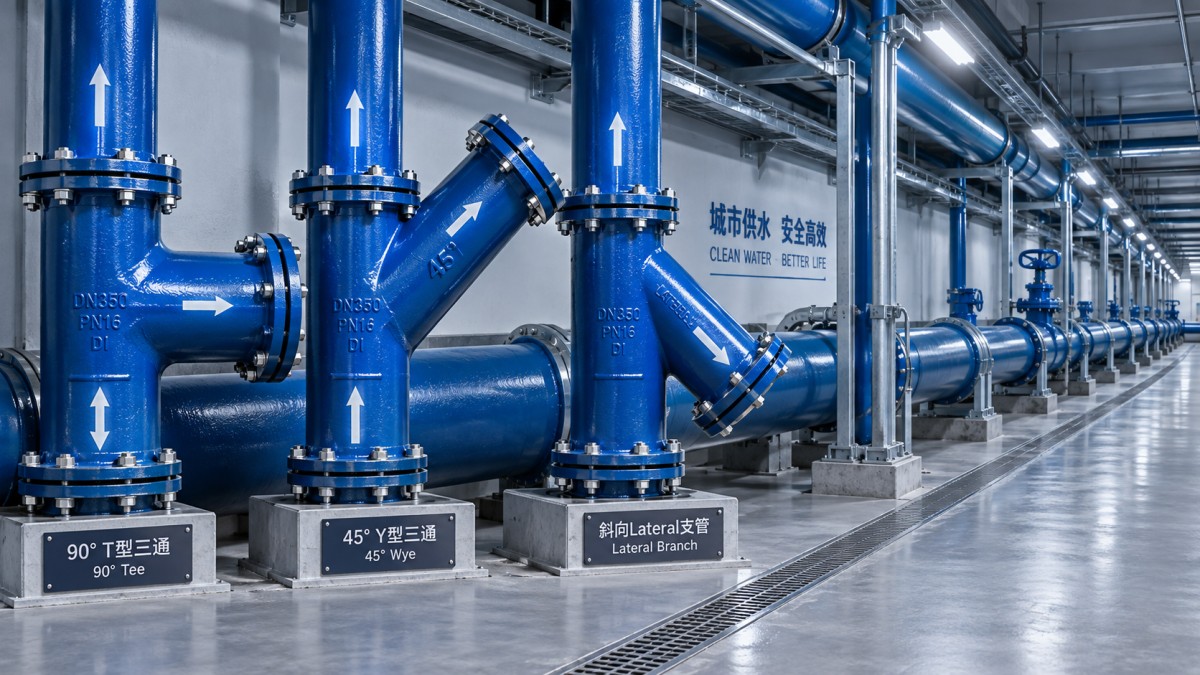

Drieweghulpstukken: wanneer T-stukken, Y-stukken of zijdelingse leidingaansluitingen te gebruiken

Een driewegfitting moet worden gekozen vanuit het stromingspad naar buiten toe, niet vanuit het tekensymbool naar binnen toe. Een T-stuk, Y-stuk en schuin aftakstuk kunnen allemaal een hoofdleiding met een aftakleiding verbinden, maar ze veroorzaken verschillende richtingsveranderingen, vereisen verschillende installatieruimte en hebben verschillende hydraulische en operationele gevolgen. De verkeerde keuze kan fysiek nog steeds passen, maar onnodig drukverlies, zones die gevoelig zijn voor sedimentatie, moeilijke toegang tot afsluiters of een lay-out veroorzaken die in strijd is met stuwkrachtverankering en onderhoudsvrije ruimten.

Voor nodulair gietijzeren waternetwerken is het eerste onderscheid eenvoudig: gebruik een T-stuk wanneer de aftakking de hoofdleiding onder een hoek van ongeveer 90 graden moet verlaten; gebruik een Y-stuk wanneer de stroming zich via een vloeiender schuin pad moet splitsen of samenkomen; gebruik een schuin aftakstuk wanneer de aftakhoek wordt bepaald door de tracégeometrie in plaats van door een standaard loodrechte of symmetrische splitsing. De details achter dit onderscheid bepalen of de gekozen fitting voldoet aan de hydraulische, bouwkundige en levenscyclusvereisten van het project.

Een T-stuk is eerder een lay-outfitting dan een hydraulische fitting

Een T-stuk creëert een aftakking haaks op de doorgaande leiding. Het is doorgaans de praktische keuze wanneer een distributieleiding een zijstraat, verzorgingsgebied, hydrantaansluiting, procesleiding of afsluiterkamer moet voeden die loodrecht op het transport- of distributietracé ligt. Bij ondergronds gemeentelijk werk sluit die geometrie vaak aan bij stratenrasters en perceelgrenzen. Daarom blijven T-stukken gangbaar, zelfs wanneer een schuine aansluiting een geleidelijkere stromingsovergang zou opleveren.

De belangrijkste beperking is de abrupte bocht. Water dat de aftakking instroomt, moet scherp van richting veranderen, terwijl de stroming die door de doorgaande leiding loopt de aftakopening passeert. Dit veroorzaakt meer lokale turbulentie dan een schuine aftakking en kan leiden tot een hogere coëfficiënt voor plaatselijk verlies. Dat verlies is niet automatisch doorslaggevend: bij een korte aftakking met lage of intermitterende stroming kan het weinig invloed hebben op de systeemprestaties. Het is relevanter wanneer de aftakking een aanzienlijke continue stroming voert, wanneer de beschikbare druk beperkt is of wanneer pompen cumulatieve verliezen over een lang netwerk moeten overwinnen.

Een T-stuk verdient ook nadere beoordeling wanneer terugstroming, frequente stroomomkeringen of transiënte omstandigheden worden verwacht. De aftakking en de doorgaande leiding mogen niet als hydraulisch gelijkwaardig worden beschouwd enkel omdat hun nominale diameters vergelijkbaar zijn. De ontwerpberekening moet rekening houden met de beoogde stromingsrichting, de vraag van de aftakking, de stand van de afsluiter en de bedrijfsscenario's. Bij een grote aftakking op een transportleiding kan de geometrie van het T-stuk de drukverdeling voldoende beïnvloeden om een andere opstelling of een geleidelijkere overgang te rechtvaardigen.

Vanuit uitvoeringsoogpunt is het T-stuk vaak de minst ingewikkelde driewegfitting om uit te zetten. De oriëntatie van de aftakking is eenvoudig vast te stellen en loodrechte aansluitingen kunnen de lay-out van kamers vereenvoudigen. Maar de schijnbare eenvoud kan een verankeringsprobleem verbergen. Interne druk werkt op de aftakking en veranderingen in leidingrichting veroorzaken ongebalanceerde krachten. Trekvaste verbindingen, stuwkrachtblokken of andere goedgekeurde verankeringsoplossingen moeten worden ontworpen voor de werkelijke fittingconfiguratie, drukklasse, bodemomstandigheden en iedere mogelijkheid dat de testdruk de normale bedrijfsdruk overschrijdt.

Waarom een Y-stuk niet simpelweg een “beter T-stuk” is

Een Y-stuk voegt stromingen samen of splitst ze via schuine takken, gewoonlijk onder een hoek van circa 45 graden, hoewel de beschikbare configuratie afhangt van het fittingsysteem en de projectspecificatie. Het vloeiendere pad vermindert de ernst van de richtingsverandering in vergelijking met een T-stuk van 90 graden. Dit maakt het nuttig wanneer een aftakking naar verwachting een betekenisvolle stroming voert en het fysieke tracé de hoek kan opnemen.

Typische toepassingen zijn onder meer een leidingvertakking die uiteenlopende corridors volgt, een zwaartekrachtgerelateerde opstelling waarbij een vloeiendere samenvoeging belangrijk is, of een druknet waarbij het verminderen van lokale verstoring de extra ruimte-inname waard is. Bij watertransport kan een Y-stuk de voorkeur hebben wanneer een aftakking niet slechts een kleine afname is, maar een operationeel belangrijke leiding die stroming met beheersbaar energieverlies moet ontvangen of terugvoeren.

Een Y-stuk verandert echter de civieltechnische lay-out. Een aftakking van 45 graden strekt zich verder langs de hoofdleiding uit dan een T-stukaftakking en kan een wegkruising, erfdienstbaarheidsgrens, afsluiterput of zone voor nutsvoorzieningenscheiding binnendringen. Het kan ook afsluiters en onderhoudspunten verplaatsen van de locatie die in het oorspronkelijke plan was voorzien. Een hydraulische verbetering rechtvaardigt geen fitting die een onaanvaardbare ontgravingsbreedte vereist, conflicteert met bestaande nutsleidingen of toegang tot afsluiters verhindert.

De term “Y-stuk” kan ook misleidend zijn in inkoopdocumenten. Sommige partijen gebruiken deze term ruim voor iedere schuine aftakking, terwijl fabrikanten en normen onderscheid kunnen maken tussen gelijke Y-stukken, verloop-Y-stukken en fittings met specifieke hoeken. Tekeningen moeten de nominale diameters van de doorgaande leiding en aftakking, de vereiste hoek, het type eindaansluiting, de drukvereiste, de vereiste coating of bekleding en de relevante norm vermelden — niet slechts een onderdeel als Y-stuk aanduiden.

Schuine aftakstukken lossen uitlijningsproblemen op, maar de hoek moet worden gespecificeerd

Een schuin aftakstuk is een schuine aftakfitting die wordt gebruikt wanneer de aftakking de hoofdleiding niet onder 90 graden verlaat. In veel specificaties verwijst “schuin aftakstuk” in het bijzonder naar een aftakking van 45 graden, maar het woord alleen biedt onvoldoende technische informatie. Een project kan een aftakhoek van 30 graden, 45 graden of een andere vastgelegde hoek vereisen om met een corridor uit te lijnen, een obstakel te vermijden, een kamer binnen te komen of aan te sluiten op een leiding die niet kan worden verplaatst.

De praktische waarde van een schuin aftakstuk is dat het het aantal benodigde bochten kan verminderen om de uitlijning van de aftakking te bereiken. Minder fittings kunnen de installatietijd verkorten, het aantal verbindingen verminderen en de verankeringsopstelling vereenvoudigen. Dit voordeel moet echter worden bevestigd aan de hand van de werkelijke kilometrering en het hoogteprofiel. Een schuine aftakking kan een conflict in bovenaanzicht oplossen, maar een hoogteprobleem veroorzaken, vooral wanneer de dekkingdiepte, kruisingvrije ruimte of eisen voor luchtafvoer krap zijn.

Schuine aftakstukken worden vaak laat in het ontwerp geselecteerd nadat een botsing met een nutsleiding is vastgesteld. Dat is riskant als de vervanging wordt behandeld als een tekenkundige aanpassing. Het vervangen van een T-stuk door een schuin aftakstuk verandert de locatie van de hartlijn van de aftakking, de beschikbare lengte van het tussenstuk, de positie van de afsluiter, de ontgravingsgeometrie en de stuwkrachtrichting. Het kan ook herziene leidingzaaglengten en werktekeningen vereisen. De beslissing moet daarom vóór de materiaalvrijgave worden afgerond en niet worden overgelaten aan improvisatie op locatie.

Beoordeel de fitting in de richting van de werkelijke stroming

De selectie van driewegfittingen wordt veeleisender wanneer de leiding in meer dan één richting kan functioneren. Een configuratie die goed werkt als een vertakkende aftakking kan minder gunstig zijn wanneer twee stromingen samenkomen, vooral bij ongelijke snelheden. Het ontwerpteam moet de normale stroming, de noodaanvoerrichting, de spoelrichting, pompbedrijfssituaties en elk gepland gebruik van interconnecties vaststellen. Dit is vooral belangrijk voor systemen die zijn ontworpen voor sectie-isolatie, omdat een aftakking die normaal gesproken een uitloper met lage stroming is, tijdens onderhouds- of uitvalsituaties een aanvoerroute kan worden.

Hydraulische modellering moet fittingverliezen omvatten wanneer de aftakking van belang is voor de drukprestaties. Algemene verliesaannamen mogen niet worden overgenomen zonder te controleren of zij de relevante geometrie, stromingsverdeling en stromingsrichting weergeven. Het verschil tussen een gelijk T-stuk, verloop-T-stuk, Y-stuk en schuin aftakstuk beperkt zich niet tot de aftakhoek; ook de diameterverhouding en snelheidsverdeling beïnvloeden lokale verliezen.

Materiaalcompatibiliteit is een kwestie van projectbeheersing

Voor leidingen van nodulair gietijzer moet de fitting bij de verbinding zowel als in nominale maat overeenkomen met het leidingsysteem. Controleer de compatibiliteit van mof-, flens-, mechanische of trekvaste verbindingen; het bereik van de buitendiameter van de leiding; het type pakking; coating en bekleding; drukklasse; en eisen inzake corrosiebescherming. Een fitting die qua afmetingen dichtbij ligt maar buiten het gespecificeerde systeem valt, kan de installatiesequentie verstoren of ongeplande overgangsstukken vereisen.

Dit is met name relevant bij het aansluiten vannodulair gietijzeren waterleiding op een aftakking met een andere diameter, drukbelasting of eindaansluiting. Een verloopaftakking is geen bijzaak. Het verloop moet worden beoordeeld met de verwachte snelheid in de aftakking, de afsluiteropstelling en de onderhoudsvereisten in gedachten. Een te kleine aftakking kan aan een kortetermijnvraagberekening voldoen, maar buitensporige snelheid of beperkte toekomstige operationele flexibiliteit veroorzaken.

Normen waarnaar in projectdocumenten wordt verwezen, moeten exact worden gevolgd. Afhankelijk van de markt en het systeem kunnen nodulair gietijzeren leidingen en fittings worden gespecificeerd volgens normen zoals ISO 2531, EN 545, AWWA C110/A21.10 of AWWA C153/A21.53. Deze verwijzingen nemen niet de noodzaak weg om de werkelijke fittingafmetingen, toegestane drukomstandigheden en verbindingsdetails te verifiëren. Het combineren van onderdelen uit verschillende normfamilies zonder gedocumenteerde compatibiliteitsbeoordeling is een terugkerende oorzaak van vertraging op de bouwplaats.

De beslissing moet worden genomen voordat de stuklijst wordt vastgelegd

Een bruikbare beslisvolgorde begint met de functie van de aftakking. Als de aftakking loodrecht staat en hydraulisch bescheiden is, is een T-stuk doorgaans de directe oplossing. Als een aanzienlijke stroming zich moet splitsen of samenkomen via een beschikbare diagonale route, verdient een Y-stuk beoordeling. Als het tracé een specifiek niet-loodrecht vertrek voorschrijft, kan een schuin aftakstuk onnodige bochten elimineren, mits de exacte hoek en alle geometrie stroomafwaarts zijn vastgelegd.

Vóór goedkeuring moet de geselecteerde driewegfitting worden getoetst aan vier aspecten van de tekening: de hydraulische belasting tijdens zowel normale als noodbedrijfsomstandigheden; de fysieke hartlijn en hoogte van de aftakking; vereisten voor afsluiters, kamers en toegang; en het verankeringsontwerp bij de fitting. Die beoordeling is waardevoller dan een keuze op basis van de initiële eenheidsprijs van de fitting. Het goedkoopste onderdeel kan de duurste optie worden als het een vermijdbaar herontwerp van een kamer, extra fittings, moeilijke installatie of een blijvende hydraulische beperking veroorzaakt.

T-stukken, Y-stukken en schuine aftakstukken zijn geen uitwisselbare symbolen. Het zijn beslissingen over hoe de leiding stroming zal transporteren, drukkrachten zal opnemen, de locatie zal innemen en onderhoudbaar zal blijven nadat de sleuf is gedicht.
