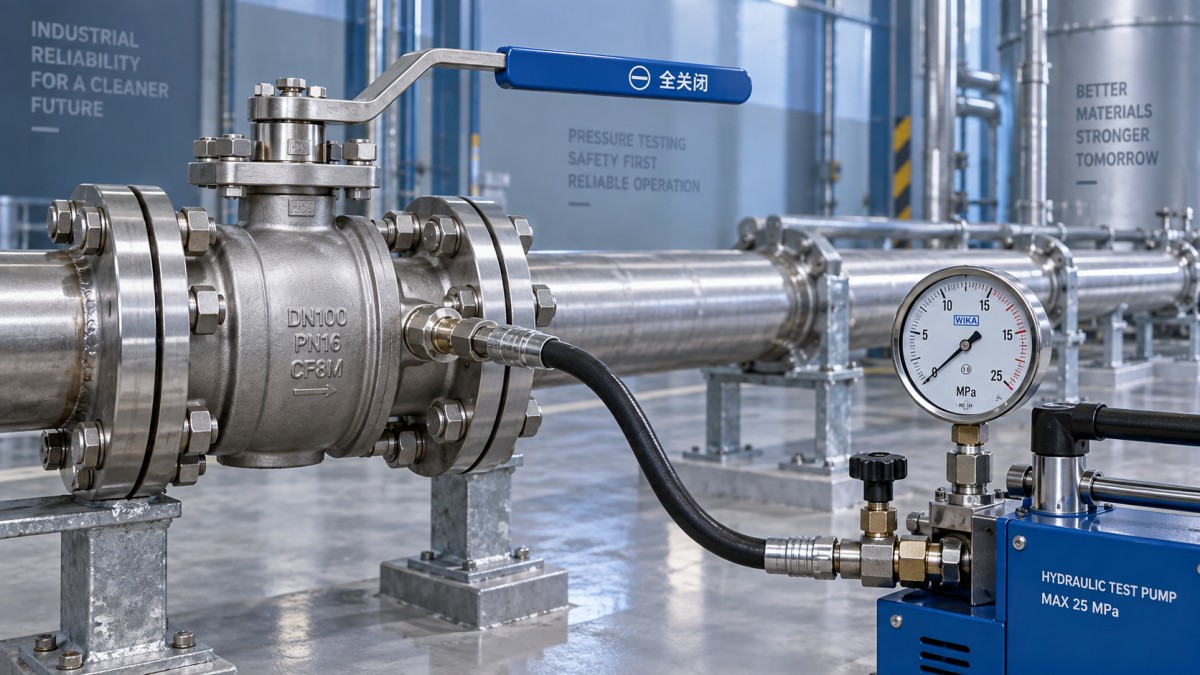

Druktesten van kogelkranen vóór inbedrijfstelling: essentiële kwaliteitscontroles

Een kogelkraan die tijdens de installatie in goede staat lijkt, kan bij de inbedrijfstelling toch falen omdat druktesten omstandigheden blootleggen die bij normale behandeling niet optreden: gietonvolkomenheden, beschadigde zitringen, onjuiste montage, verkeerde flensuitlijning, lekkage langs de spindel of een testopstelling die de klep op een onbedoelde wijze belast. De essentiële beheersmaatregel is niet alleen het bereiken van een voorgeschreven druk. Het gaat erom aan te tonen dat het klephuis, de drukgrens, het afsluitmechanisme en de geïnstalleerde verbindingen functioneren zoals vereist door de geldende klepnorm en de testprocedure van het leidingsysteem.

De acceptatiecriteria moeten vóór aanvang van de test worden vastgesteld. API 598 en ISO 5208 worden vaak aangehaald voor klepinspectie en druktesten, terwijl ASME B16.34 voor veel stalen kleppen de eisen voor druk-temperatuurontwerp kan bepalen. De toepasselijke projectspecificatie, leidingcode, klepgegevensblad en instructies van de fabrikant bepalen het daadwerkelijke testmedium, de druk, de houdtijd, het toegestane lekkagedebiet en de testvolgorde. Deze documenten moeten op elkaar worden afgestemd en niet als onderling uitwisselbaar worden beschouwd: een eis voor een huisproef is niet hetzelfde als een eis voor zitlekkage, en een fabrieksacceptatietest valideert niet automatisch een geïnstalleerde klep en de verbindingen op locatie.

Scheid de integriteit van de drukgrens van de afsluitprestatie

Een inbedrijfstellingstest moet onderscheid maken tussen twee verschillende functies. De huis- of rompdruktest verifieert de integriteit van de drukhoudende omhulling: gietstuk of smeedstuk van het huis, eindverbindingen, afdichtingszones van de kap of spindel en gemonteerde verbindingen. De zittest controleert of de gesloten kogelkraan druk over de zittingen kan isoleren. Het combineren van deze functies in één niet-gedocumenteerde test maakt de oorzaak van een storing vaak onduidelijk.

Voor een huisproef wordt de klep doorgaans in de positie geplaatst die door de goedgekeurde procedure is vereist, volledig gevuld wanneer water wordt gebruikt, en op gecontroleerde wijze onder druk gezet. Inspecteurs moeten het huisoppervlak, flenshalzen, geschroefde of gelaste uiteinden, het gebied van de spindelpakking, huisverbindingen, aftap- of ontluchtingspluggen en eventuele ontlastingsfittingen van de holte onderzoeken. Zichtbaar zweten, druppels, drukverlies dat niet aan temperatuurstabilisatie kan worden toegeschreven, of vervorming vereist onderzoek. Het aanbrengen van afdichtmiddel om een defect te verbergen is geen corrigerende maatregel; de oorzaak moet worden vastgesteld, gedocumenteerd en beoordeeld aan de hand van de relevante acceptatienorm.

Voor zittesten moet de klep volledig gesloten zijn en moet druk worden aangebracht aan de gespecificeerde zijde van de afsluiting. Een conventionele kogelkraan met zwevende kogel kan een voorkeursdrukrichting hebben voor optimale belasting van de zitting, terwijl ontwerpen met een trunnion-gemonteerde kogel en dubbelblokkeer- en ontluchtingsuitvoering andere interne afdichtingsconfiguraties hebben. Bidirectionele geschiktheid mag nooit worden aangenomen op basis van het uiterlijke voorkomen van een kogelkraan. De klepmarkering, het gegevensblad en, waar aanwezig, de installatierichtingpijl moeten de testrichting bepalen.

De testconfiguratie kan valse storingen veroorzaken of werkelijke storingen verbergen

Veel schijnbare klepstoringen ontstaan in de testopstelling. Blindflenzen, tijdelijke spoelstukken, testheaders, slangen, manometers en afsluitvoorzieningen moeten allemaal geschikt zijn voor de geplande testdruk. Een lekkende tijdelijke verbinding kan worden aangezien voor zitlekkage; omgekeerd kan een tweede afgesloten isolatieklep voorkomen dat de druk de te onderzoeken klep bereikt.

Ook de stand van de klep is belangrijk. Een kogelkraan mag niet gedeeltelijk open blijven staan, tenzij de procedure dit uitdrukkelijk vereist. In een gedeeltelijk geopende stand kunnen vullen of aftappen met hoge snelheid zachte zittingen beschadigen, en druk die in de lichaamsholte opgesloten zit kan misleidende waarnemingen veroorzaken. Tijdens hydrostatische tests moet lucht uit de klep en het testgedeelte worden ontlucht. Ingesloten lucht vermindert de betrouwbaarheid van de test en slaat aanzienlijk meer energie op dan water wanneer een onderdeel faalt.

Pneumatisch testen vereist veel strengere beheersmaatregelen omdat samengeperst gas opgeslagen energie snel vrijgeeft. Dit mag alleen worden toegepast wanneer een hydrostatische test onuitvoerbaar is of verboden wordt door de systeemtoepassing, materialen, reinheidseisen of vorstrisico, en uitsluitend volgens een goedgekeurde procedure. Uitsluitingszones, stapsgewijze drukopbouw, gekalibreerde instrumentatie, gezekerde tijdelijke apparatuur en een gedocumenteerd noodplan zijn essentiële beheersmaatregelen, geen administratieve formaliteit.

Controleer de klep voordat deze onder druk wordt gezet

Druktesten kunnen een onvolledige ingangs- of installatie-inspectie niet compenseren. De identiteit van de klep moet overeenkomen met de leidinglijst en de leidingisometrie: nominale maat, drukklasse of PN-classificatie, materialen van huis en trim, eindverbinding, boringtype, bedieningsmethode en serviceaanduiding. Een klep met gereduceerde doorlaat kan technisch aanvaardbaar zijn voor isolatie, maar kan invloed hebben op pigging, spoelen, stroomcapaciteit en berekeningen van drukverlies. Dit zijn ontwerpkwesties die vóór de test moeten worden opgelost, niet nadat de leiding in bedrijf is genomen.

Inspecteer de kogel, zittingen en doorlaat waar deze toegankelijk zijn. Bouwresten, lasslak, verfnevel, zand, verpakkingsmateriaal of beschadigde beschermkappen kunnen tijdens de eerste bediening een zachte zitting beschadigen. De klep moet vóór de test over de volledige slag worden bediend, waarbij koppel en slag worden gecontroleerd op abnormale weerstand. Handbediende hefbomen moeten stevig bevestigd en correct geïndexeerd zijn. Tandwielbedieningen en aandrijvingen vereisen verificatie van open- en dichtaanslagen, lokale positie-indicatie, faalstand waar van toepassing, en eventuele vergrendelingen of vrijgaven die met het systeem samenhangen.

De afdichting van de spindel verdient bijzondere aandacht. Een klep kan een test met gesloten zitting doorstaan en toch tijdens bediening of na drukstabilisatie langs de pakking lekken. Controleer de afstelling van de pakkingdrukker volgens de instructies van de fabrikant; te strak aandraaien kan het bedieningskoppel verhogen en de levensduur van de pakking verkorten, terwijl onvoldoende belasting lekkage langs de spindel kan toelaten. Voor kleppen met emissiebeheersingspakking of een speciale brandveilige constructie moeten de relevante certificering en montage-eisen traceerbaar blijven in het kwaliteitsdossier.

Geïnstalleerde flensverbindingen vereisen hun eigen inspectielogica

In nodulair gietijzeren leidingsystemen wordt de kogelkraan vaak aangesloten via flensadapters, trekvaste verbindingen of flensfittingen in plaats van rechtstreeks in een stalen leiding te worden gelast. Hierdoor is beheersing van de interface even belangrijk als klepinspectie. Bevestig de compatibiliteit van de flensvlakken, het type en de afmetingen van de pakking, de boutklasse, de boutlengte, het gebruik van ringen waar voorgeschreven en de aandraaivolgorde. Ongelijkmatige boutbelasting of een pakking die voor het verkeerde vlakprofiel is geselecteerd, kan lekkage veroorzaken die ten onrechte aan het klephuis wordt toegeschreven.

De uitlijning van de leiding moet vóór het definitief vastbouten worden gecontroleerd. Een klep mag niet worden gebruikt om verkeerd uitgelijnde leidinguiteinden in positie te trekken. Nodulair gietijzeren buizen, fittingen en kleppen hebben verschillende geometrieën, massa's en ondersteuningsbehoeften; externe buigbelastingen die via een kogelkraan met flens worden overgebracht, kunnen de verbinding vervormen of het bedieningskoppel nadelig beïnvloeden. Voldoende ondersteuningen moeten vóór de test worden geïnstalleerd, vooral rond zware aangedreven kleppen en klepkamers waar beweging van niet-ondersteunde leidingen de assemblage kan belasten.

Druktesten bewijzen evenmin de weerstand tegen elke bedrijfstransiënt. Waterslag, start-stopcycli van pompen, snel sluiten van kleppen en het gedrag van luchtafvoer kunnen drukcondities van korte duur veroorzaken die afwijken van een statische test. Wanneer de toepassing frequent schakelen of blootstelling aan drukstoten omvat, moet worden gecontroleerd of de drukclassificatie van de klep, het zittingsmateriaal, de sluitingstijd van de aandrijving en de analyse van drukstoten in het systeem compatibel zijn met de beoogde werking.

Instrumentbeheersing en testregistraties bepalen of het resultaat verdedigbaar is

Een testresultaat is alleen betekenisvol als de drukaflezing betrouwbaar is. Manometers of transmitters moeten een actuele kalibratiestatus, een passend meetbereik en voldoende resolutie hebben om een relevante drukverandering te kunnen vaststellen. Een manometer met een te hoog volledige-schaalbereik kan een klein maar relevant verlies verhullen; een manometer die dicht bij zijn limiet wordt gebruikt, is kwetsbaar voor beschadiging en slechte nauwkeurigheid. Op het testpunt moet ten minste één goed afleesbare indicatie beschikbaar zijn, en de procedure kan aanvullende instrumenten vereisen op afgelegen of hoger gelegen delen om rekening te houden met de hydrostatische hoogte.

Houd vóór het vaststellen van drukverlies rekening met stabilisatie. Veranderingen in watertemperatuur, elastische uitzetting van slangen, het zetten van pakkingen en het verwijderen van resterende lucht kunnen de aflezing wijzigen zonder op een lekkage te wijzen. Het inspectieregistratieformulier moet het kleplabel, de fabrikant en het model waar beschikbaar, maat en classificatie, testmedium, testdruk, begin- en eindtijd, omgevingscondities indien relevant, instrumentidentificaties, klepstand, toegepaste testrichting, waargenomen lekkage en beslissing vastleggen.

Wanneer een kogelkraan deel uitmaakt van een geautomatiseerde drukregelingsconfiguratie, moet de testgrens zorgvuldig worden gedefinieerd. Een aangrenzendehydraulische regelklep, veiligheidsklep, bypass of stuurcircuit kan de drukverdeling veranderen of de beoordeelde isolatieklep onbedoeld omzeilen. Tijdelijke isolatie moet de veiligheidsbescherming waar vereist behouden en mag alleen worden verwijderd volgens gecontroleerde procedures voor herstel in bedrijf.

Veelvoorkomende acceptatiefouten

• Geen zichtbare externe lekkage als volledige goedkeuring beschouwen. Een klep kan extern droog zijn terwijl er onaanvaardbare lekkage langs gesloten zittingen optreedt.
• Slechts één stroomrichting testen. Hierdoor kunnen een richtingsgebonden probleem met de zitting of een onjuiste installatieoriëntatie onopgemerkt blijven.
• Systeemtestdruk gebruiken zonder de kleplimieten te bevestigen. De toepasselijke druk-temperatuurclassificatie en goedgekeurde testbasis moeten worden gecontroleerd voor de geïnstalleerde klep en het zwakste aangesloten onderdeel.
• Lucht in een hydrostatisch testgedeelte achterlaten. Het resultaat wordt minder betrouwbaar en het gevaar door opgeslagen energie neemt toe.
• Functionele controles na de test overslaan. Een klep kan tijdens de test afdichten maar na drukontlasting vastlopen, vooral wanneer de pakkingafstelling, flensspanning of aanslagen van de aandrijving onjuist zijn.

Laat na drukontlasting het testgedeelte veilig leeglopen en ontlucht het, inspecteer opnieuw op vertraagde lekkage en bedien de kogelkraan om een soepele werking te bevestigen. Elke watergevoelige holte, aandrijvingsbehuizing of instrumentverbinding moet in de bedrijfsconditie worden hersteld. Vrijgave voor inbedrijfstelling moet afhangen van traceerbaar bewijs dat de voorgeschreven controles van huis, zitting, werking en installatie zijn geslaagd, en niet van één enkele drukaflezing of een informele visuele inspectie.
