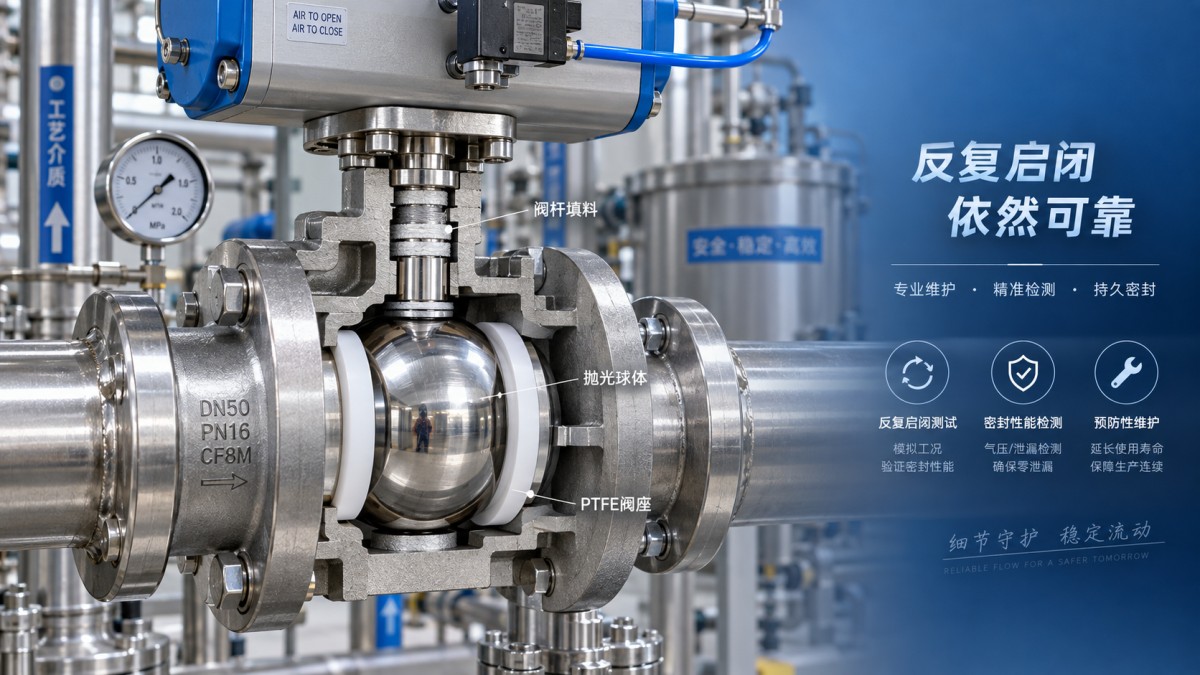

Waarom kogelkranen lekken na herhaald schakelen en hoe operators dit kunnen verhelpen

Een kogelkraan die bij nieuwe installatie druk vasthoudt maar na herhaald openen en sluiten lekt, faalt zelden om één eenvoudige reden. Cyclisch gebruik verandert de contactomstandigheden tussen de kogel, zittingen, spindelafdichtingen, pakking en aandrijving. De locatie van het lek is belangrijk: een lek bij de behuizingsverbinding, spindellek en lekkage aan de downstream-zitting wijzen op verschillende defecten en vereisen verschillende corrigerende maatregelen.

De belangrijkste regel is vast te stellen waar de lekkage optreedt voordat bouten worden aangedraaid, pakking wordt toegevoegd of de gehele klep wordt vervangen. Een klep die vloeistof doorlaat wanneer deze gesloten is, heeft een probleem met het afdichtingsvlak. Vloeistof die rond de spindel naar buiten komt, duidt op schade aan de pakking, O-ringen of het spindeloppervlak. Lekkage bij flenzen, draaduiteinden of de behuizingsverbinding is doorgaans een probleem met installatie, pakking, boutverbindingen of de drukgrens, en niet een defect aan de kogel zelf.

Waarom cyclisch gebruik de afdichtingsprestaties van kleppen verandert

Een kogelkraan dicht af wanneer veerkrachtige zittingen tegen het gepolijste bolvormige oppervlak van de kogel worden gedrukt. Tijdens elke cyclus draait de kogel over deze zittingen. Onder schone en compatibele bedrijfsomstandigheden is die beweging gecontroleerd en slijtagearm. In werkelijke systemen kunnen deeltjes, drukschommelingen, temperatuurbewegingen, een te hoog bedieningskoppel en ongeschikte materialen het afdichtingsvlak geleidelijk beschadigen.

Veel lekkages ontstaan na cyclisch gebruik omdat de klep onder drukverschil is bediend, en niet alleen omdat een bepaald aantal cycli is bereikt. Een klep die tegen hoge druk sluit, moet de kogel door een veel grotere zittingsbelasting bewegen. Als de aandrijving te groot is of de handgreep wordt verlengd voor extra hefboomwerking, kunnen de spindel en kogel voorbij de positie worden gedreven die nodig is voor een betrouwbare afdichting. Dit kan zachte zittingen vervormen, krassen op de kogel veroorzaken of de spindelpakking overbelasten.

Frequente gedeeltelijke bediening creëert een ander probleem. Standaard kogelkranen zijn voornamelijk ontworpen voor aan/uit-afsluiting. De kogel gedeeltelijk openhouden voor regeling kan een hoge lokale snelheid en turbulentie aan de rand van de zitting veroorzaken. In vloeistoffen met vaste stoffen versnelt dit erosie. Bij gastoepassingen kan de drukval over een gedeeltelijk geopende klep geluid, trillingen en schade aan de zitting veroorzaken. Zodra de afdichtingsrand is geërodeerd, kan de klep normaal lijken te sluiten terwijl interne doorstroming mogelijk blijft.

Koppel het lekpatroon aan de waarschijnlijke storing

Een korte inspectie onder veilige, geïsoleerde omstandigheden kan onnodige vervanging voorkomen. Maak de leiding drukloos, tap af of ontlucht deze zoals vereist voor de toepassing, en bevestig dat opgeslagen energie in de aandrijving is vrijgegeven voordat enig drukhoudend onderdeel wordt gedemonteerd.

• Lekkage door de gesloten klep: De gebruikelijke oorzaken zijn versleten of chemisch gezwollen zittingen, bekraste kogeloppervlakken, vuil tussen kogel en zitting, een onjuiste kleporiëntatie voor de toepassing, of schade door sluiten met een te hoog koppel.
• Lekkage rond de spindel tijdens beweging: Dit duidt vaak op een losse pakkingafstelling, versleten pakking, beschadigde spindel-O-ringen, een ingekraste spindel of spindeldoorbuiging veroorzaakt door verkeerde uitlijning van de aandrijving.
• Lekkage bij de behuizingsverbinding: Controleer bij tweedelige of driedelige uitvoeringen de behuizingsafdichtingen, de conditie van bevestigingsmiddelen, de volgorde van het aandraaien van bouten, corrosie bij de verbinding en of thermisch cycleren de pakkingcompressie heeft verminderd.
• Lekkage bij eindaansluitingen: Schade aan flenspakkingen, ongelijke boutbelasting, leidingbelasting, slechte draadafdichting, effecten van laswarmte of verkeerde uitlijning zijn waarschijnlijker dan een intern klepdefect.

Ga er niet van uit dat een klein extern lek onschadelijk is. Spindellekkage kan snel verergeren als de pakking bij elke cyclus van de klep slijt. Interne lekkage kan ook operationele risico's veroorzaken wanneer van afsluiting wordt uitgegaan voorafgaand aan onderhoud, bemonstering of werkzaamheden aan downstream-apparatuur.

Slijtage van de zitting is vaak de werkelijke oorzaak van interne lekkage

Zachte zittingen zoals PTFE en andere materialen op polymeerbasis bieden in veel toepassingen een betrouwbare afsluiting, maar hun prestaties zijn afhankelijk van chemische compatibiliteit, druk, temperatuur en de reinheid van het medium. Een zitting kan bij verhoogde temperatuur te zacht worden, na chemische blootstelling verharden of veerkracht verliezen, of onder aanhoudende belasting koudvloeien. Geen van deze veranderingen is altijd zichtbaar aan de buitenkant van de klep.

Schurende vaste stoffen zijn bijzonder schadelijk. Aanslag, lasslak, roest, zand, fijne katalysatordeeltjes en fragmenten van upstream-pakkingen kunnen tussen de draaiende kogel en zitting terechtkomen. Eén hard deeltje kan een omtrekskras op de kogel achterlaten. Omdat de kogel bij elke bediening door dezelfde afdichtingszone draait, wordt een kras een lekpad dat met geen enkele kracht op de handgreep kan worden verholpen.

Wanneer inspectie een schone kogel zonder zichtbare krassen toont maar de klep nog steeds doorlaat, onderzoek dan het zittingsprofiel en de zittingkamer. Een afgeplatte, geëxtrudeerde, gescheurde of permanent samengedrukte zitting houdt geen gelijkmatig contact meer. Bij een repareerbare klep kunnen vervanging van de zittingen en behuizingsafdichtingen de prestaties herstellen. Bij een niet-repareerbare uitvoering is vervanging doorgaans betrouwbaarder dan proberen te compenseren met een hoger koppel.

Spindellekkage: aandraaien is niet altijd een reparatie

Spindelpakking is bedoeld om gecontroleerde compressie rond de spindel te creëren en tegelijkertijd rotatie mogelijk te maken. Als een pakkingmoer of pakkingvolger verstelbaar is, kan een kleine en gelijkmatige afstelling geringe lekkage stoppen. Het aandraaien moet geleidelijk gebeuren en beperkt blijven tot de instructies van de fabrikant. Overmatige compressie verhoogt het bedieningskoppel, versnelt slijtage van de pakking en kan een aandrijving te klein doen lijken.

Als de lekkage na een beperkte afstelling aanhoudt, controleer dan de conditie van de spindel in plaats van verder aan te draaien. Een spindel met krassen, corrosie, afzettingen of buiging zal nieuwe pakking snel beschadigen. Spindeldoorbuiging is vooral belangrijk bij geautomatiseerde kleppen. Slecht uitgelijnde montagebeugels, losse koppelingen of zijdelingse belastingen van een aandrijving kunnen ongelijkmatige belasting veroorzaken terwijl de klep draait. Het resultaat kan intermitterende lekkage zijn die alleen in bepaalde posities optreedt.

Bij kleppen in thermische toepassingen kan pakkingrelaxatie optreden na temperatuurveranderingen. Het opnieuw controleren van de pakkingbelasting tijdens gepland onderhoud is verstandig, maar herhaald afstellen zonder de temperatuur- en materiaaloorzaak vast te stellen stelt falen alleen uit.

Koppelproblemen kunnen een verder geschikte kogelkraan beschadigen

Bedieningskoppel mag niet als een kwestie van gebruiksgemak worden beschouwd. Een plotselinge toename van de kracht op de handgreep of van de aandrijvingsstroom kan wijzen op vervuiling, zwelling van de zitting, gebrek aan smering in de aandrijflijn waar van toepassing, verkeerde uitlijning of drukgerelateerde belasting. De klep met kracht door een zware cyclus draaien kan de spindel verdraaien, de verbinding tussen spindel en kogel beschadigen of zittingen vervormen.

Geautomatiseerde samenstellingen vereisen bijzondere aandacht. Een te kleine aandrijving kan stilvallen voordat de klep zijn volledig gesloten positie bereikt, waardoor een smal intern lekpad overblijft. Een te grote aandrijving kan een schadelijk koppel uitoefenen als de slagbegrenzingen niet correct zijn ingesteld. De aandrijving moet ook voldoende koppel leveren bij het werkelijke drukverschil en de werkelijke temperatuur, niet alleen onder onbelaste testbankomstandigheden.

Bevestig voordat aandrijvingsinstellingen worden gewijzigd of de klep een volle doorlaat of gereduceerde doorlaat heeft, wat de drukrichting is, wat het medium is en welke afsluitfunctie vereist is. Een kogelkraan die als regelorgaan wordt gebruikt, kan een ander type klep of een speciaal ontworpen regelopstelling vereisen. In systemen die voornamelijk compacte afsluiting met een lagere drukval vereisen maar geen volledige doorlaat nodig hebben, kan een vlinderklep afzonderlijk worden beoordeeld; deze mag niet worden beschouwd als een directe oplossing voor vervuiling, leidingbelasting of verkeerde uitlijning van de aandrijving.

Compatibiliteit met media is niet alleen een selectie-, maar ook een onderhoudskwestie

Wanneer een kogelkraan begint te lekken na blootstelling aan een nieuw reinigingsmiddel, oplosmiddel, inhibitor of procesvloeistof, beoordeel dan elk afdichtingsmateriaal dat met het medium in contact komt. De klepbehuizing kan intact blijven terwijl zittingen, O-ringen en pakking sterkte verliezen, zwellen, krimpen of bros worden. Temperatuur kan de compatibiliteitsuitkomst veranderen, zodat een materiaal dat bij omgevingstemperatuur presteert mogelijk niet presteert bij verhoogde temperatuur.

Drukcycli zijn eveneens belangrijk. Snelle drukveranderingen kunnen zittingsmaterialen in spelingen drukken of herhaalde spanning aan de zittingsrand veroorzaken. Bij gastoepassingen kan opgesloten caviteitsdruk in een gesloten klep, afhankelijk van de klepconstructie en bedrijfsomstandigheden, een uitvoering met caviteitsontlasting vereisen. Dit is een ontwerp- en veiligheidskwestie die aan de hand van de klepdocumentatie moet worden gecontroleerd, in plaats van te worden aangepakt door aanpassingen in het veld.

Een praktische correctievolgorde

Begin met bedrijfsgegevens. Noteer of de lekkage ontstond na onderhoud, een proceswijziging, vervanging van de aandrijving, ongewone blootstelling aan temperaturen of een leidingreinigingsactie. Controleer vervolgens de werkelijke gesloten stand van de klep en bevestig dat de handgreep, tandwielbediening of slagbegrenzingen van de aandrijving volledige sluiting niet verhinderen.

Spoel bij interne lekkage de leiding alleen door wanneer het proces en de limieten van de klepfabrikant dit toelaten. Een gecontroleerde spoeling kan los vuil verwijderen, maar repareert geen ingekraste kogel of vervormde zitting. Als de lekkage aanhoudt, isoleer dan de klep en inspecteer de kogel, zittingen, spindel en behuizingsafdichtingen. Vervang beschadigde onderdelen door materialen die geschikt zijn voor de werkelijke combinatie van druk, temperatuur en medium, en niet simpelweg door de oorspronkelijke materialen als de toepassing is veranderd.

Onderzoek bij externe lekkage de flensbouten, pakkingafstelling, behuizingsbevestigingen en leidingondersteuning voordat de klep wordt verwijderd. Leidingbelasting kan een klephuis of verbinding vervormen en nieuwe pakkingen herhaaldelijk ineffectief maken. Het corrigeren van uitlijning en ondersteuning is essentieel; anders kan hetzelfde lek kort na hermontage terugkeren.

Bedien de klep na reparatie of vervanging onder gecontroleerde omstandigheden meerdere keren en test zowel op externe lekkage als op afsluitprestaties bij de relevante druk. Het nuttige resultaat is niet slechts een droge klep in rust, maar stabiele afdichting na herhaalde bediening. Wanneer de hoofdoorzaak is vastgesteld — schade aan de zitting, verontreinigd medium, falen van de pakking, overmatig koppel, incompatibele materialen of installatiespanning — wordt de corrigerende maatregel specifiek en herhaalbaar in plaats van opnieuw een tijdelijke afstelling.
