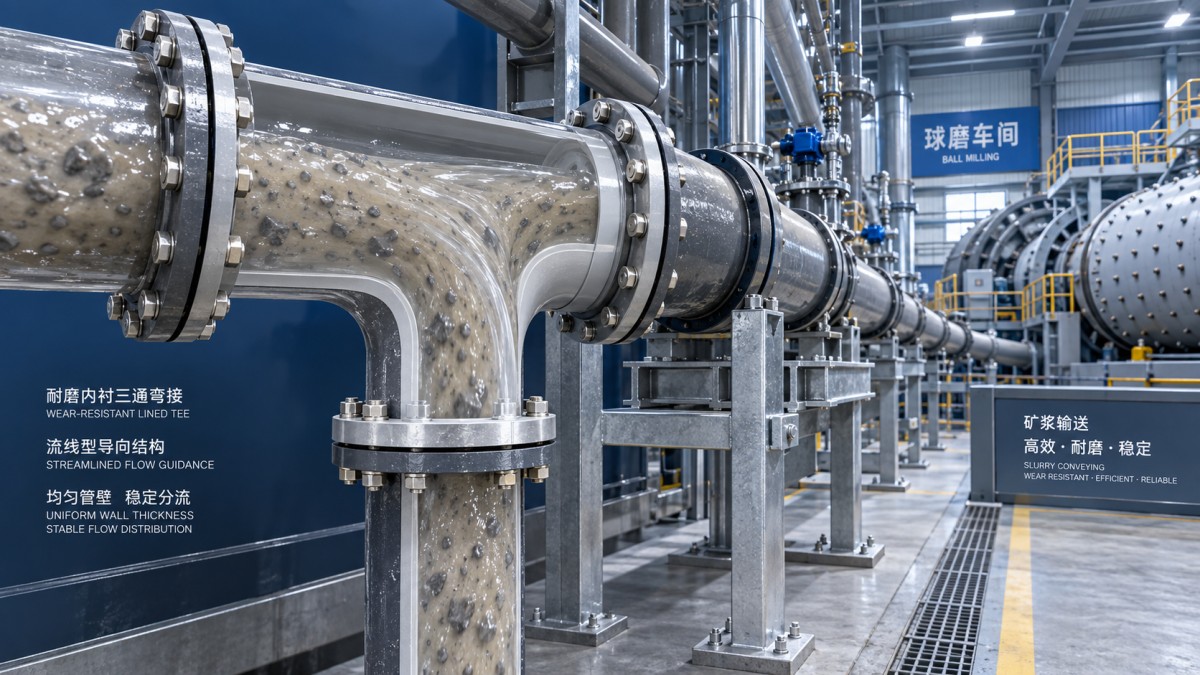

Voorkomen van turbulentie en erosie bij aansluitingen van driewegfittingen

In een kogelmaalcircuit is een driewegfitting zelden slechts een eenvoudige aftakking. Het is een punt waar slurry, proceswater of spoelwater van richting verandert, zich splitst of samenkomt met een andere stroom. Die verandering kan de stromingspatronen onmiddellijk verstoren. Wanneer de snelheid hoog is of de vaste stoffen abrasief zijn, kan dit leiden tot plaatselijke turbulentie, drukverlies, wandverdunning, trillingen en uiteindelijk een lek dat een ongelegen stilstand veroorzaakt.

Operators merken de symptomen vaak op voordat zij de oorzaak zien: een fitting die herhaaldelijk moet worden gerepareerd, een aftakleiding die zijn stromingsstabiliteit verliest, ongewoon geluid bij een verbinding of slijtage die zich concentreert aan één zijde van de aansluiting. Het voorkomen van deze problemen begint met het behandelen van de driewegfitting als een stromingsregelcomponent, en niet slechts als een pijpverbinding.

Waarom driewegfittingaansluitingen sneller slijten

Vloeistof die door een rechte buis stroomt, ontwikkelt een relatief voorspelbaar snelheidsprofiel. Bij een T- of Y-aansluiting wordt dat profiel onderbroken. De stroming kan tegen de tegenoverliggende wand slaan, loskomen van het oppervlak, circuleren in een dode zone of botsen met een andere stroom. Bij slurrytoepassingen biedt elke abrupte beweging zwevende deeltjes meer gelegenheid om de wand te raken en materiaal af te slijten.

De sterkste erosie wordt doorgaans aangetroffen aan de buitenstraal van een bocht, bij de ingang van de aftakking, op de tegenoverliggende wand van een rechte T en in gebieden direct na een slecht uitgelijnde verbinding. Een kleine installatiefout kan uitgroeien tot een groot onderhoudsprobleem, omdat abrasieve slurry herhaaldelijk hetzelfde schadelijke traject volgt.

Ook leidingen met uitsluitend water kunnen problemen ondervinden. Hoewel water minder abrasief is, kan turbulentie drukschommelingen, cavitatierisico onder ongunstige omstandigheden en spanningen bij verbindingen of steunen veroorzaken. De geometrie van de fitting, de interne afwerking en de bedrijfsomstandigheden zijn allemaal van belang.

Begin met het stromingstraject, niet met de catalogusbeschrijving

De eerste praktische vraag is hoe de leiding daadwerkelijk werkt. Voert de aftakking een continue slurrystroom, een intermitterende spoelstroom of een instrument- of afvoeraansluiting met laag debiet? Voedt de hoofdleiding de aftakking, of komt de aftakking uit in de hoofdleiding? Deze configuraties veroorzaken verschillende inslagzones.

Een standaard T-stuk van 90 graden kan aanvaardbaar zijn voor schoon water bij een matige snelheid, maar is vaak een ongunstige keuze wanneer dichte slurry een scherpe bocht moet maken. Een Y-stuk met vloeiende bocht, een schuine aansluiting of een aftakking met een grotere bochtradius kan de intensiteit van de inslag verminderen. Het doel is niet alle turbulentie te elimineren — geen enkele aftakaansluiting kan dat — maar te voorkomen dat een geconcentreerde inslagzone voor deeltjes ontstaat.

Kijk bij het aanpassen van een bestaande lay-out verder dan alleen de fitting. Een verloopstuk direct vóór een T-stuk kan de stroming naar de verbinding versnellen. Een klep die te dicht stroomafwaarts is geplaatst, kan een tweede verstoring veroorzaken voordat de stroom zich heeft hersteld. Ook kan een kort tussenstuk met een interne verspringing of verkeerd uitgelijnde pakking het voordeel van een beter fittingontwerp tenietdoen.

Installatiedetails die de levensduur bepalen

Veel vroegtijdige storingen houden verband met de installatie. Controleer vóór het vastdraaien van een driewegfittingaansluiting of de inkomende en uitgaande leidingdelen zonder dwang op de fitting aansluiten. Leidingbelasting kan een verbinding vervormen, ongelijkmatige pakkingcompressie veroorzaken en tijdens drukcycli extra spanning op de aftakhals uitoefenen.

• Controleer de boringuitlijning: De binnendiameters moeten zo vloeiend mogelijk op elkaar aansluiten. Een uitstekend buiseinde, verschoven voering of pakkingrand wordt een doelwit voor abrasieve stroming.
• Ondersteun elke tak: Een aftakking mag niet het gewicht of de trillingen van een niet-ondersteund leidingtraject dragen. Gebruik geschikte steunen nabij de verbinding en houd, waar van toepassing, rekening met thermische beweging.
• Oriënteer de aftakking bewust: Vermijd omhoog gerichte dode leidingdelen waar vaste stoffen kunnen bezinken, tenzij de leiding specifiek is ontworpen voor spoelen. In slurrycircuits zijn stilstaande zones vaak het begin van verstopping en ongelijkmatige slijtage.
• Gebruik de juiste aandraaisequentie: Draai bij geflensde of mechanische verbindingen gelijkmatig in kruispatroon aan en volg de relevante verbindingsprocedure. Ongelijkmatige belasting kan lekkage veroorzaken, ook wanneer de componenten intact lijken.
• Inspecteer interne overgangen: Een externe verbinding kan er correct uitzien terwijl een interne verspringing verborgen blijft. Inspecteer vóór inbedrijfstelling waar de toegang dit toelaat.

Het is verleidelijk om een hardnekkig lek op te lossen door meer aanhaalmoment toe te passen. Dat kan bouten beschadigen, componenten vervormen of afdichtingsmaterialen pletten zonder het werkelijke probleem aan te pakken: verkeerde leidinguitlijning, onvoldoende ondersteuning, een versleten afdichtingsvlak of drukomstandigheden die de ontwerpgrenzen van de verbinding overschrijden.

Stem het fittingmateriaal en de voering af op het medium

De materiaalkeuze moet zowel het getransporteerde medium als de verwachte bedrijfscyclus weerspiegelen. Schoon water, afvalwater, abrasieve minerale slurry en chemisch behandeld proceswater stellen niet dezelfde eisen aan een fitting. Nodulair gietijzer biedt sterke mechanische prestaties voor veel toepassingen in water-, brandbeveiligings-, afvalwater- en industriële leidingsystemen, vooral wanneer externe belastingen en drukbestendigheid van belang zijn. Voor abrasieve slurrysecties moeten operators echter beoordelen of aanvullende slijtagebescherming, een geschikte interne voering of een speciaal ontworpen slijtagecomponent nodig is.

Coatings en voeringen verdienen evenveel aandacht als het basismetaal. Cementmortelvoeringen worden veel gebruikt voor watertoepassingen, terwijl epoxysystemen geschikt kunnen zijn voor gespecificeerde corrosieve omgevingen. In een gebied met kogelmolens is de vraag specifieker: is de voering bestand tegen de werkelijke deeltjesgrootte, concentratie vaste stoffen, temperatuur, pH en stroomsnelheid? Een coating die uitsluitend is gekozen vanwege corrosiebestendigheid, is mogelijk niet de juiste oplossing voor zware glijdende slijtage.

Voor bedrijfswater en ondersteunende procesleidingen rond een molen kan juist geselecteerde leiding van nodulair gietijzer een duurzame basis bieden. Shanxi Datong Foundry Co., Ltd. produceert buizen van nodulair gietijzer, fittingen en rubberen afdichtringen via geïntegreerde smelt- en gietprocessen. Het assortiment Export van nodulair gietijzeren buizen ISO2531 & EN545 omvat nominale maten van 80 mm tot 2600 mm en is bedoeld voor toepassingen waaronder gemeentelijke watervoorziening, brandbeveiliging, afvalwater en industriële leidingsystemen. De beschikbare beschermingsopties, zoals metallisch zink met bitumineuze coating, cementmortelvoering of epoxycoating, moeten worden gekozen op basis van de bedrijfsomgeving en niet alleen op basis van het uiterlijk.

Beheers de snelheid voordat deze de fitting beheerst

Snelheid is een van de belangrijkste factoren voor erosie. Naarmate de snelheid stijgt, neemt de energie van de deeltjesinslag snel toe, vooral waar de stroom scherp afbuigt. De juiste bedrijfssnelheid hangt af van de slurrykenmerken en de procesdoelstelling en moet daarom worden vastgesteld aan de hand van de proces- en leidingontwerpvereisten van de installatie. Operators kunnen wel letten op omstandigheden die de stroming buiten het beoogde bereik brengen: gedeeltelijk gesloten kleppen, onverwachte pompwijzigingen, geblokkeerde parallelle leidingen of een gewijzigde slurrydichtheid.

Een plotselinge toename van het drukverschil over een aftakconfiguratie kan wijzen op vernauwing, afzetting of een zich ontwikkelend intern defect. Ga er niet van uit dat de pomp de enige oorzaak van het probleem is. Een versleten driewegfitting kan de stromingsverdeling veranderen en een ophopende afzetting kan de stroom naar een kwetsbare wand leiden.

Een inspectieroutine in het veld die slijtage vroegtijdig detecteert

Inspectie is het nuttigst wanneer deze gericht wordt uitgevoerd. Onderzoek tijdens geplande stops de bekende zones met hoge inslag in plaats van alleen te zoeken naar duidelijke externe lekkage. Controleer op wandverdunning, verlies van coating, roestvlekken rond verbindingen, vervormde flenzen, losse steunen en trillingensporen waar leidingwerk staalconstructies raakt.

Vergelijk, waar het systeem dit toelaat, wanddiktemetingen bij de aftakinlaat, de buitenbocht en het stroomafwaartse leidingdeel met metingen van een nabijgelegen recht stuk. Het patroon vertelt een verhaal. Gelijkmatig verlies kan wijzen op algemene slijtage of corrosie; sterk plaatselijk verlies wijst doorgaans op turbulentie, verkeerde uitlijning of directe inslag. Leg deze waarnemingen vast samen met bedrijfsomstandigheden zoals pompsnelheid, dichtheid en bedrijfsuren sinds de vorige inspectie. Over meerdere onderhoudscycli wordt dit overzicht veel nuttiger dan fittings pas na uitval vervangen.

Veelvoorkomende oplossingen die het probleem kunnen verergeren

Het toevoegen van een kleinere aftakking om de “druk te verhogen” is een veelvoorkomend misverstand. Het beperken van de aftakking kan de lokale snelheid verhogen en erosie verergeren. Een andere gebrekkige oplossing is het aanbrengen van een harde reparatieplek op een versleten extern gebied terwijl de interne stromingsbelemmering ongewijzigd blijft. De reparatieplek kan tijdelijk druk vasthouden, maar de abrasieve stroom blijft dezelfde locatie aantasten.

Het vervangen van een defect T-stuk door een identiek component zonder de uitlijning en stromingsrichting te beoordelen, herhaalt eveneens het oorspronkelijke probleem. Als één zijde van elke vervanging het eerst slijt, geeft de fitting duidelijk aan dat de leidingconfiguratie aandacht nodig heeft.

Houd de verbinding op lange termijn stabiel

Een betrouwbare driewegfittingaansluiting ontstaat door verschillende bescheiden beslissingen die samen werken: een geometrie die past bij de stromingsrichting, materiaal en voering die zijn afgestemd op het medium, een vloeiende interne uitlijning, voldoende ondersteuning en regelmatige inspectie van voorspelbare slijtagezones. Geen van deze maatregelen is op zichzelf ingrijpend. Samen verkleinen zij de kans dat een klein gebied met verstoorde stroming de bron wordt van slurryverlies, drukinstabiliteit of een ongeplande onderbreking van de molen.

Voor operators is de praktische norm eenvoudig: de aftakking moet de beoogde stroming voeren zonder zichtbare lekkage, abnormale trillingen, ophoping van vaste stoffen of terugkerende slijtage op dezelfde locatie. Wanneer een van deze signalen verschijnt, onderzoek dan vroegtijdig het stromingstraject. Een tijdige correctie aan één driewegfitting is doorgaans veel eenvoudiger dan het beheersen van een defecte aansluiting midden in de productie.
